1、含泥量大了不單對混凝土的強(qiáng)度有影響，而且對混凝土的耐久性有很大的影響，抗凍性減低比較明顯。因?yàn)榛炷林械暮鄷?huì)影響混凝土的均勻，水泥石與碎石，水泥石之間的粘結(jié)；會(huì)在混凝土中形成不封閉的氣空；而且在凍融情況下，收縮比與混凝土不一樣，所以，很大程度上影響耐久性。



　　2、砂石含泥量過大降低混凝土骨料界面的粘結(jié)強(qiáng)度，降低混凝土的抗拉強(qiáng)度，對控制混凝土的裂縫不利。



　　3、降低水泥漿對粗骨料的握裹力，從而降低混凝土強(qiáng)度。



　　4、含泥量過大會(huì)導(dǎo)致水泥與碎石間內(nèi)摩擦力減小，內(nèi)應(yīng)力增加，產(chǎn)生滑動(dòng)最終開裂，降低強(qiáng)度，另外泥過大還可能對鋼筋產(chǎn)生腐蝕作用，降低鋼筋強(qiáng)度。



　　5、砂子含泥量對硬化混凝土性能的影響表現(xiàn)在強(qiáng)度和收縮性方面，一般砂子含泥量超過2%就會(huì)對混凝土強(qiáng)度產(chǎn)生不利影響。同時(shí)含泥量的增加會(huì)加大混凝土的干縮，降低混凝土的抗?jié)B性、抗凍性，這主要是由于含泥量會(huì)減弱各組分之間的黏結(jié)力，增加混凝土微小滲水通道的緣故。







　　生產(chǎn)過程中建筑用砂含泥量過高的主要原因有3個(gè)：沒有調(diào)整振動(dòng)篩的偏心塊、震動(dòng)篩上未設(shè)置緩料、板排水管布置不合理。



　　解決辦法

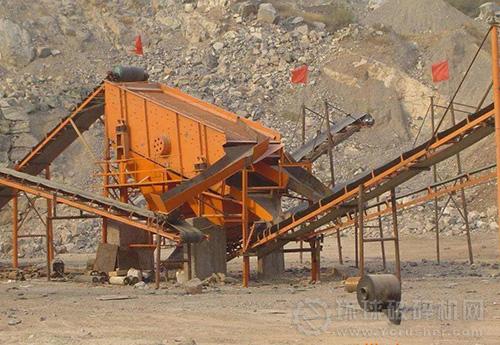

　　1、降低振動(dòng)篩的振動(dòng)頻率



　　可通過減少振動(dòng)篩兩側(cè)的偏心塊數(shù)量來降低振動(dòng)篩的振動(dòng)頻率。據(jù)實(shí)驗(yàn)調(diào)查，如果減少4塊偏心塊，其建筑骨料在篩網(wǎng)上的停留時(shí)間由30s增加到了120s，骨料的含泥量也由原來的5.3%降低到了3.8%，含泥量得到了改進(jìn)。因此，可通過減少振動(dòng)篩的偏心塊降低振動(dòng)頻率，從而降低骨料的含泥量。





　　2、增加緩料坎



　　可通過增加緩料坎來降低骨料的含泥量，在振動(dòng)篩的對角鋼打孔，在篩網(wǎng)上使用螺栓固定，來降低骨料的下滑速度。增加緩料坎可以增加骨料在篩網(wǎng)的停留時(shí)間。



　　據(jù)實(shí)驗(yàn)顯示，增加緩料坎后，停留時(shí)間由原來的90s增加到了150s，含泥量也由原來的4.3%降低到了1.5%，含泥量得到了明顯的降低。



　　3、增設(shè)排水管



　　可以通過增加排水管來降低骨料的含泥量，增加排水管可以增加排水量，從而增加沖洗力度。據(jù)實(shí)驗(yàn)結(jié)果顯示，增加一個(gè)排水管之后，排水量增加了一倍，含泥量由原來的1.5%~1%下降到了1%~0.2%，能夠有效降低骨料的含泥量。

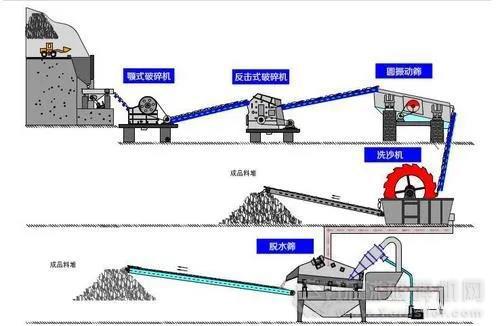

　　以上給大家講解了建筑用砂含泥量高的原因及解決方法，機(jī)制砂的生產(chǎn)能有效地緩解建筑用砂短缺的難題，機(jī)制砂生產(chǎn)不僅高效節(jié)能，而且能符合建筑用砂的需求，目前已逐漸成為了建筑用砂的主要來源。
