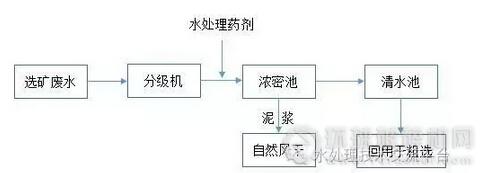

原有的水處理工藝流程圖；

　　工藝流程說明：

　　從浮選車間出來的選礦廢水首先流入分級機去除大部分粗砂后溢流至濃密池，在分級機到濃密池的溢流管道中分別加入兩種水處理藥劑來加快沉淀，在濃密池大部分懸浮物在藥劑的作用下沉到底部，濃密池溢流液自流到清水池并回用于粗選；濃密池底部的泥漿緩慢排到自然干化池，自然風干后用鏟車運走。

　　舊工藝的缺點：

　　由于選礦廢水中懸浮物是完全靠水處理藥劑來絮凝沉淀，這就導致加藥量過大，過量的水處理藥劑殘留在清水中使水中有機物含量超標，而且由于水處理藥劑的絮凝作用嚴重影響了浮選效果。

　　整改建議：

　　舊工藝最大的缺陷是水處理藥劑用量過大導致的，因此建議從根本上解決用藥量問題，水處理藥劑用量降低后清水中有機物含量也不會超標，同時也不會再影響浮選。

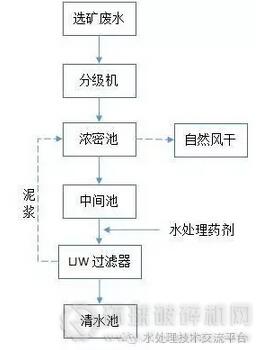

　　改進后的工藝流程圖：

　　工藝流程說明：

　　從車間出水的選礦廢水首先流入分級機去除大部分粗砂，分級機溢流液自流到濃密池，在濃密池進一步沉淀后自流入中間池，中間池里的廢水通過管道泵抽進LJW過濾器，在過濾器前加入水處理藥劑進行輔助過濾器，過濾器出來的清水無色透明完全可以回用于生產；過濾器底部每隔一段時間會排放少量泥漿回流到濃密池，這樣泥漿中殘留的藥劑也能得到充分回收利用，濃密池底部排出的泥漿流到自然干化池風干然后運走。

　　工藝技術原理：

　?。?）在螺旋分級機階段，廢水中大部分沙子以及大顆粒泥塊都被去除。

　?。?）在沉淀池階段，廢水中可短時間自然沉淀的懸浮物得以去除。

　　（3)在LJW過濾器階段，廢水中不易沉淀細微懸浮物以及過量的浮選藥劑被過濾清除。

　?。?）LJW過濾器底部排放的泥漿中殘留的藥劑回流至濃密池后得以循環利用，長時間循環后藥劑成本會越來越低。

　　工藝技術特點：

　?。?）工藝能耗小，除了泵和攪拌機耗電外，幾乎再沒有耗能設備，此工藝技術先進，運行成本低，具有節能，減少運行時間，減少人員班次和勞動強度等優點，適合于各種類型的生活污水處理工程；

　?。?）占地面積小，由于LJW過濾器具有強大的過濾效果以及較高的處理能力，能承受一定的水質變化所帶來的負荷，因此沉淀池的面積不會太大；LJW過濾器本身占地面積只有13㎡，大大節約了土地利用面積；

　?。?）人工費用低，LJW過濾器本身可以實現自動化運行，大大降低了人工成本；

　?。?）水處理藥劑費用低，該工藝本身需要少量藥劑，又采用了精確的加藥方式，大大節省了藥劑用量，節約了藥劑成本。

　?。?）設備無易損件，LJW過濾器整體采用玻璃鋼材料，填料可以循環使用，因此可以長時間穩定運行，無需定期更換任何部件。

　　LJW過濾器簡介：

　　LJW過濾器是一種高效的過濾、分離裝置。過濾器主體材料為環氧乙烯基樹脂，耐酸耐堿抗氧化，可以用來處理酸性、堿性、中性的液體。設備自身不耗電，只需要一臺進水管道泵將尾礦水抽到設備即可。

　　LJW過濾器內部首先采用立式多孔布水器，不僅起到緩沖平衡水流的作用，而且使廢水中的絮凝團充分結合混凝，從而更容易沉淀；其次還結合了多種沉淀池的優點及原理在內部設計了多層分級過濾裝置，使廢水中顆粒較小不易沉淀的懸浮物也得到過濾，從而大大加強了過濾器的過濾能力；最后過濾器頂端采用傳統的隔板+水帽，隔板下方加入了國內先進的高分子聚合濾料小球，小球表面帶有少量的電荷，這不但使小球結合更緊密，從而過濾效果更好，而且使每個小球的表面能夠吸附懸浮物，使那些沒有被濾料小球截留的細微懸浮物通過這種方式被截留下來，由于小球表面所帶的電荷很小，所以小球表面粘附的細微懸浮物在遇到反向水流時很容易被沖下來，從而使濾料小球能夠長時間重復使用，不用更換。
