砂磨機(jī)又稱珠磨機(jī)，該機(jī)主要用于化工液體產(chǎn)品的濕式研磨，根據(jù)使用性能大體可分為立式砂磨機(jī)，臥式砂磨機(jī)、籃式砂磨機(jī)、棒式砂磨機(jī)等。主要由機(jī)體、磨筒、分散器、底閥、電機(jī)和送料泵組成，進(jìn)料的快慢由進(jìn)料泵控制。該設(shè)備的研磨介質(zhì)一般分為玻璃珠、硅酸鋯珠、氧化鋯珠等。

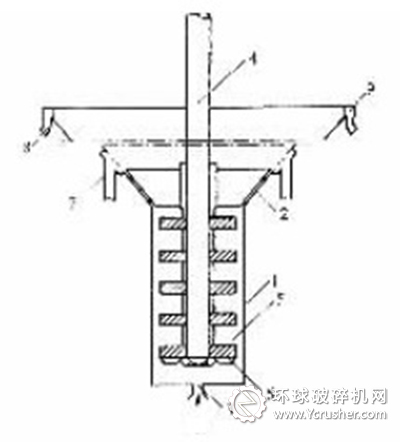

　　砂磨機(jī)屬濕式攪拌粉碎設(shè)備，可用于顏料型鈦白的初級或次級粉碎。下圖所示為一種砂漿能自行分離的鈦白粉專用粉碎磨機(jī)示意圖。

　　上圖中1是圓柱形筒體，2是圓錐形筒體，3是進(jìn)料管，4是傳動(dòng)軸，5是葉輪，6是葉片，7是進(jìn)水管，8、9是溢流管。

　　磨體分上下兩部分，下部為由合金鋼制成的φ495mm×1295mm的圓筒形容器，上部為錐狀容器，頂部直徑1981mm、高762mm。砂磨機(jī)底部裝有聲φ102mm的進(jìn)料管，傳動(dòng)軸上安裝五個(gè)葉輪，葉輪由聚氨酯橡膠制成，每個(gè)葉輪直徑445mm，厚38mm，葉輪間相隔102mm，最低的葉輪下部裝有葉片，使葉輪旋轉(zhuǎn)時(shí)漿料產(chǎn)生回轉(zhuǎn)運(yùn)動(dòng)，葉輪由47.5馬力的電動(dòng)機(jī)帶動(dòng)。

　　工作時(shí)，將煅燒物用水打漿成濃度為含TiO2600g/L左右，并加有適量六偏磷酸鈉、硅酸鈉等分散劑。容器中放入1t砂粒，砂粒材質(zhì)最好用玻璃珠、SiO2、ZrO2及Al2O3等，砂粒直徑在250~2500um間。葉輪轉(zhuǎn)速為560r/min。TiO2漿料自進(jìn)料管進(jìn)入，每小時(shí)進(jìn)料量1.8m3。砂與漿之比，通常是等體積，也可以在35:65~65:35之間變化。

　　隨著漿料上升到上部容器中，通過進(jìn)水管進(jìn)水，使?jié){料濃度調(diào)節(jié)到450g/L，由于上部容器是錐形的，漿料向上移動(dòng)過程中流速逐步減慢，砂粒逐漸沉降下來返回容器內(nèi)。漿料最后自溢流管溢出，漿料中含砂量 10-6，這種方法可以避免一般砂磨機(jī)中分離砂漿造成的篩網(wǎng)破損問題。該砂磨機(jī)上部容器內(nèi)尚安裝四塊高280mm的垂直擋板減少渦流，使分離效果更佳。
