南方路機履帶移動式圓錐破碎設備在四川成都市的破碎項目中，設備整機自帶雙層篩箱，減少了移動篩分站的使用采購成本。通過對天然鵝卵石進行破碎，以極高的工作效率，優質的施工質量為客戶獲得了較大的經濟效益。

NFC1000RS是一臺集破碎和篩分于一體的移動圓錐式破碎篩分設備，NFC1000RS是在NFC1000的基礎上增加了回料系統和可拆卸的雙層分級篩。不需要對物料進行再循環或分級時，可迅速將分級篩從設備上拆卸下來，拆卸過程無需任何起重設備。

NFC1000RS可選預篩分，可在細料進入主機前將其排出，提高產量，最小化運行成本，以及大大降低易損件的磨損率。受料斗/給料機帶有全自動的金屬探測系統和卸料系統，起到保護破碎主機的作用，且減少通過卸料糟人工清除金屬物而造成的停機時間。

現場原料信息

原材料：鵝卵石

喂料尺寸：0-160mm

抗壓強度：237MPA

二氧化硅含量：73%

成品料需求

產量需求：100-150mtph

成品料：粒徑分別為0-6mm、6-31.5mm兩種規格的成品集料，應用于機制砂、建筑粗骨料等。

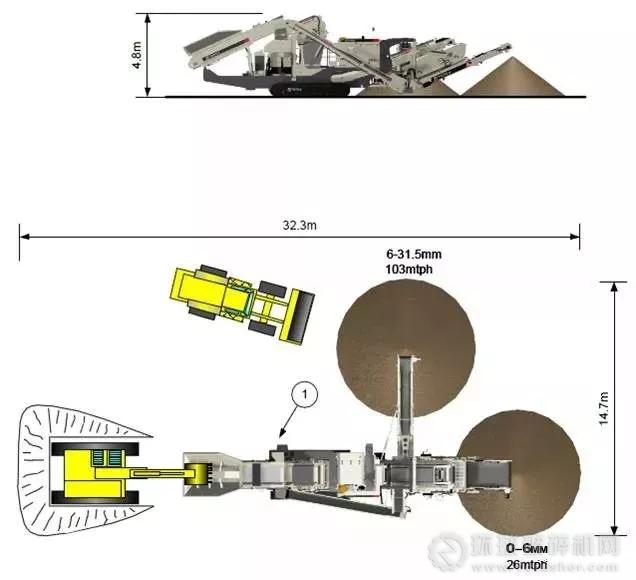

現場場地模擬設計

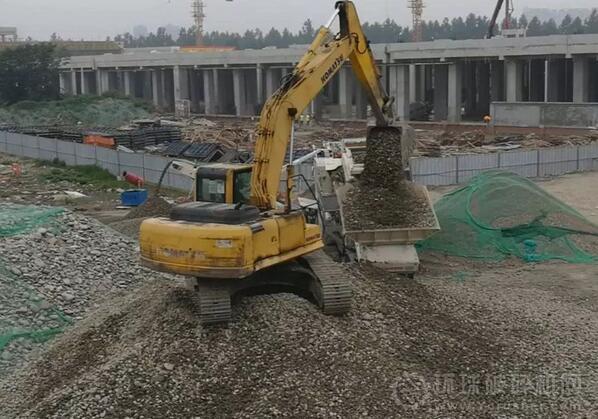

實際工況數據

產能：130mpth

最大喂料尺寸：160mm

主機、發動機型號：

NFLG HC1000圓錐主機

卡特彼勒C13  328kw/440hp 發動機

整機重量：49000KG

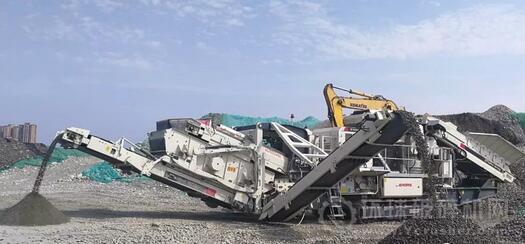

在實際工況生產環境中，NFC1000RS所帶的雙層分級篩可拆卸，尺寸為3.66m×1.52m，可通過機身再循環輸送帶將超大物料送回破碎主機。無需篩分和再破碎的工況下，篩分設備細料帶式輸送機可快速拆卸。可選下層篩和可選堆垛帶式輸送機共同作業時，可產出另一種規格的產品。

成品料粒徑效果

NFC1000RS，所生產的骨料成品中0-6mm成品料作為機制砂，6-31.5mm成品料作為建筑粗骨料。

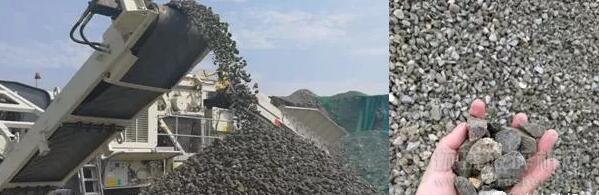

6-31.5mm

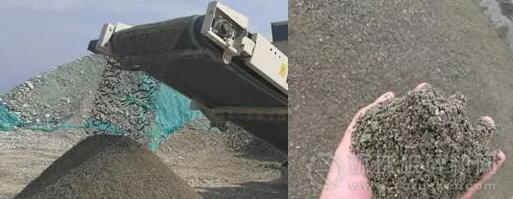

0-6mm

實際功耗數據

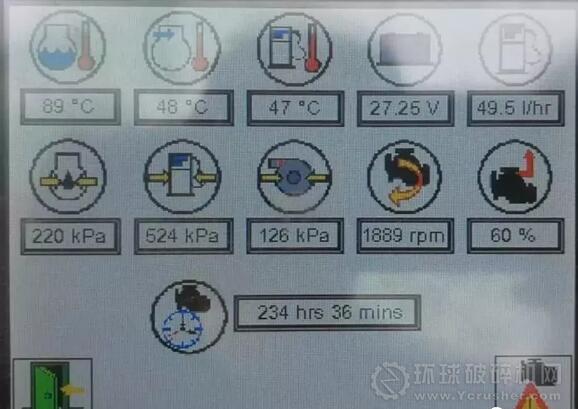

從PDM（程序顯示模塊）上讀出燃油消耗。引擎負載在55-61%范圍波動—平均58%相應的燃油消耗：46-50升/時—平均48升/時

設備亮點

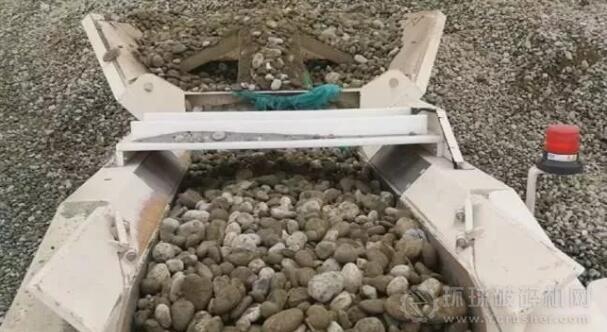

具有“自動停止”功能的進料皮帶上金屬檢測系統，檢查隱藏在進料中的鐵與錳鋼。通過自動停止進料皮帶防止圓錐破碎腔內出現夾雜金屬。

金屬檢測儀

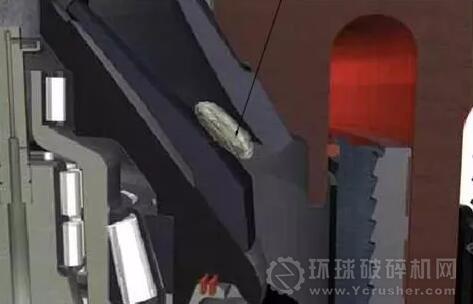

當夾雜鐵等不可破碎物料進入破碎腔時，將會對夾緊缸上側產生負載，這將會超過其指定過載壓力限值。當達到過載壓力限值時，卸載閥將開啟，并且允許油從油缸頂部返回油箱。當夾緊缸上部無加壓油時，不可破碎物料會將上機架均勻推開，從而允許起通過。當不可破碎物料通過之后，圓錐自動化系統會立即開始將圓錐重新向下關閉至其預設出料口。

過鐵系統起過載保護
