回轉式破碎機主要由回轉輥、懸掛裝置、保險裝置、調整機構、拉緊裝置、轉動系統及機架 組成，其破碎腔由固定凹面破碎板和破碎回轉輥組成。物料的破碎是通過回轉輥的偏心運轉 來完成的，其破碎腔嚙角具有靜態和動態變化功能。

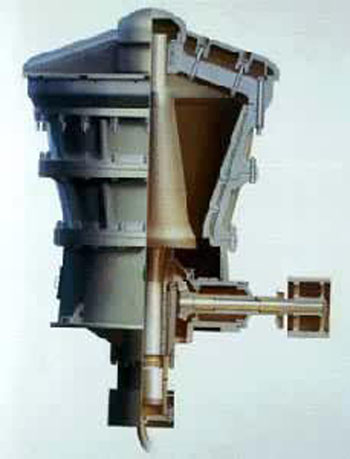

　　旋回破碎機的工作機構是破碎錐和固定錐(中部機架)。中部機架的內表面鑲有三行平行的錳鋼襯板，最下面的一行襯板支承在機架下端凸出部分上，而上面一行則插入中部機架上部的凸邊中。這樣，就能承受碎礦時由于摩擦而產生的向上的推力和破碎力的垂直分力。中部機架與襯板間必須用鋅合金(或水泥)澆鑄。

　　破碎機錐的的結構：
　　破碎錐的外表面套有三塊環狀錳鋼襯板，為了使襯板與錐體緊密接觸，在兩者間澆注鋅合金，并在襯板上端用螺帽壓緊。在螺帽上端裝以鎖緊板，以防螺帽松動。
　　破碎機破碎錐的安裝 ：
　　破碎錐裝在主軸上。主軸的上端是通過錐形螺帽、錐形壓套、襯套和支撐環懸掛在橫梁上。為了防止錐形螺帽松動，其上還裝有楔形鍵。襯套的錐形端支承在支撐環上，而其側面則支承在內表面為錐形的襯套上。破碎機運轉時，由于襯套的下端與錐形襯套的內表面部是圓錐面。故能保證襯套沿支撐環和錐形套上滾動，從而滿足了破碎錐旋擺運動的要求。主軸的下端插入偏心軸套的偏心孔中，該孔對破碎機軸線成偏心。偏心軸套旋轉時破碎錐的軸就以橫梁上的固定懸點為錐頂做圓錐面運動，從而產生破碎作用。
　　(１)在安裝前必須清點零件的數量。檢查與清除各個零件加工表面與螺紋在裝卸搬運中所造成的損傷，并除掉在包裝時涂在加工表面上的保護涂料以及在搬運中落上的塵土及臟物等。
　　(2)安裝時要在固定接觸表面上涂以干油，在活動表面涂以稀油。
