江油市厚壩鎮至六合鄉公路項目(簡稱厚六路項目)，路線全長21.5k m，按山嶺重丘區三級、四級公路分段設計，路面結構為18cm厚天然砂礫墊層、18c m厚水泥穩定碎石基層、 22c m厚水泥砼路面面層。沿線涵洞30多道，中橋2座，防護工程2萬多m³。該工程地處深山區，離地震帶較近，大部分路段為沿河線，河內多為直徑50～500mm卵石。路段內風景區一處，該處通往山外的干線公路為多年前修建的3.5m寬風景區道路，設計標準很低， 設計車輛主要為小型轎車，不能通行大貨車，無法用大貨車將砂石等建材運進山區施工路段，

只能用農用三輪車少量運輸，從外部運輸砂石建材，運量無法保證，運輸單價是一般路段的 2倍以上。為了不損壞風景區原有道路，降低工程成本，特別是用量非常大的碎石及工程用砂(碎石用量為8.4萬m³，砂用量為5.8萬m³) 是影響工程進度和工程成本的主要因素，經技術、經濟分析，決定就地取材，現場破碎河卵石制取砂石料。

1 破碎設備的選型及工藝確定

(1)原材料即河卵石情況調查分析。破碎原料的粒徑組成、石質、強度以及采集方法等決定著破碎設備的選型和破碎工藝。為此，對河道內的河卵石進行詳細調查分析，發現工程沿線河道內存有大量河卵石。河道縱坡較大地段，河卵石直徑偏大，大部分在500mm 以上；河道縱坡較小地段河卵石直徑偏小，粒徑50～500mm河卵石含量在60%以上,采集較容易。粒徑組成：粒徑5～50 mm 卵石占總量的5% ～10% ,粒徑50～500mm 卵石占60%～70%， 粒徑500mm 以上卵石占20％～30％。河卵石石質：經調查檢驗，河卵石98%以上為堅硬的石炭巖內核，另有極少量石英石等。河卵石強度絕大部分在150MPa以上。河卵石分檢措施和方法：天然河床內的河卵石粒徑大小不一，直徑500mm 以上河卵石占到總量的20%～30%，為了降低破碎難度和費用，經綜合分析對比后確定將直徑500mm以上的河卵石剔除， 剔除方法主要有：1 )特別大的(直徑800mm以上河卵石)由挖掘機在挖翻河卵石時用挖掘機直接清除到一旁；2 ) 對于直徑500 ~800mm河卵石，采取現場挖堆方法，較大石塊滾向堆

邊，然后用挖掘機清除；3 )對于直徑350～500mm的河卵石，利用在翻斗車貨箱上焊三角形鋼管篦的方法篩除。綜合考慮采集難易程度、距破碎場距離、粒徑大小、可開采量等因素， 確定了幾段采石場。確定采石場后，分別對采石場內可開采量進一步開挖調查計算，保證開采量滿足需求。

(2)砂石聯合生產線的確定?？紤]到該工程需用碎石8.4萬m³、砂5.8萬m³，從外部進料比較困難(而且從外部進砂其價格比碎石高)，采用砂石聯合生產線，同時生產砂石料。生產過程中可以根據砂石每時期需要量，調整砂石產出比例，以滿足施工需要。主要破碎工藝為鏟車上料一粗破一細破一篩分一洗砂一出料。

(3)砂石生產設備套數和產量的選定。根據工程計劃安排，8.4 +5.8=14.2萬m³。砂石料只要能夠在5個月內完成，即可滿足工期需要。該工程施工路段中間有一個埡口，埡口通車需要等到埡口兩側主體工程完成，也就是說工程中后期埡口處才能通運料車?？紤]到該工程的這一特點，在埡口兩側適當位置各設一套破碎設備?？紤]到安裝調試需要40d左右，實際破碎時間也只有3.5個月，每月考慮有效工作時間25d，每天平均作業時間12h，則需小時產量為14.2×10000÷[ (25×3 +1 5 )×1 2×2 ]=65.7 m³／h 。根據破碎設備型號和產量，選用每小時100t (65.7m³) 處理能力的砂石聯合生產線 2套。另外，考慮到河卵石硬度極大，破碎效率相對較低，選用分級破碎生產線，即先用顎式破碎機粗破后，再用反擊破碎機細破并進行整形。

(4)粗破設備即顎式破碎機選擇條件：1)能夠破碎高硬度河卵石，局部壓力大，顎板厚，顎牙跨度大，破碎彎矩大，顎口窄而深的PE系列；2 )產量為100t／h，即不低于聯合生產線綜合產量；3 )最大可進料粒徑為500mm左右。根據這些條件，最終選定PE-600×900顎式破碎機，該破碎機處理量為50-160t／h，最大進料粒徑為500mm，出料粒徑65～160 mm， 電機功率75kw，完全能夠滿足上述條件。

(5)細破設備即反擊式破碎機型號選擇條件：1)能夠破碎強度高河卵石；2)作為終級破碎，碎石粒形能滿足公路工程有關規范對集料的質量要求，破碎的碎石長條狀、片狀能夠控制在一個較低的含量內；3 )磨損件易換、耐磨；4 )產量在100t／h以上。根據這些條件，選定反擊式破碎機PF-1214，其進料口尺寸為 1440mm×465mm，最大進料邊長為 ，350mm，生產能力100-160t／h，功率132k W。

(6)篩分設備型號選擇條件：1 )必須有3種規格材料，即5 mm 以下砂、5～20mm碎石、20～40mm碎石；2 )綜合考慮工程需要、拌和機料斗配制數量等因素，需要3層篩網，篩孔分別是5、20、40mm；3 )可加設供水設備，在篩分過程中進行沖洗(原料較濕破碎后篩分困難) 。根據這些條件，選定振動篩3YK1854型，其處理能力為50-300t／h，電機功率 22kw，傾角20º，振幅8 mm，篩面規格1800 mm×5400mm。

(7)洗砂設備選定。根據總產量要求，配置輪式洗砂機，型號為XSD3620，處理能力為150t／h以上；輪斗直徑3600mm，轉速0.8～1.2h／min，電機功率18.5kw.

(8)皮帶機尺選定。考慮到原材料較濕易下滑的特點，采用統一的寬度為650mm 皮帶，皮帶機傾角控制在18º 以內。從鄂破到反擊破、從反擊破到振動篩，兩支皮帶機長度選定為18 m；從振動篩出料以及從洗砂機出料，皮帶機長度為22m (主要考慮料堆分布)。每個皮帶電機功率5.5 ，共6×5.5=33 k W，輸送能力為130 t／h 。

(9)其他設備配置。配置50 t 鏟車1臺，主要用于上料、移料；配置200k W 變壓器1臺。

2 設備安裝調試中應注意的問題

(1)顎式破碎機的安裝。1 )采用鏟車上料，靠重力下料。用人工控制流速的方式上料，上料斗為現場焊接(鋼板加型鋼)，呈豎向傾斜簸箕形，傾斜角度為30º(有利于河卵石自動下移)， 料斗距地面6 m高，料斗后利用河卵石原料填筑鏟車斜坡道。2)進料口下料速度控制：在料斗出料口設置可轉動擋塊,用杠桿原理由人工控制下料量，以防下料過快堵塞破碎機入口時防止下料過慢而導致產量低，造成浪費。3)顎式破碎機卡機問題預防。下料太快和超尺寸石料進入都可能造成卡機現象。為了減少卡機，一方面要控制超尺寸石料進入，雖然在原料采集過程中采取了各種分檢措施，仍有個別超大尺寸河卵石存在。為此，在顎式破碎機進料口設置工作平臺，由工人及時清除超大尺寸石料。另一方面要控制下料速度，但盡管采取了多種措施，仍有少量卡機現象。為減少處理卡機時間，將影響降到最低，在顎式破碎機上加設小型門架和手拉起吊葫蘆，葫蘆下方設專用夾具，一旦卡機，可利用該起吊設備將石塊盡快取出。另外，這一起吊設備為快速更換顎板提供了條件，使更換顎板的時間大為縮短。4)在實際生產中經常有鐵件掉人原材料中，進而進入反擊破碎機，造成破碎機加速損壞。為避免此類事情發生，在顎式破碎機出口附近皮帶機上方設置除鐵器，一旦有鐵件通過都會被除鐵器吸走，這樣可以完全避免鐵件進入，防止鐵件對設備的損壞 。

(2)反擊破碎機的安裝。1)在進料口上方設置防護罩，防止飛料傷人。因為反擊破碎機是靠高 速旋轉打擊石料(打擊速度為30m／s以上)，飛石的速度非常高，極易傷人。2 )反擊破碎機出料口有大量飛料以極高的速度飛出，為防止大量飛料損害皮帶機皮帶，必須加設擋板，并且要經常檢查，一旦損壞及時更換，以延長皮帶壽命。3)安裝時電機軸線與破碎機轉子軸線必須平行對齊，并固定可靠，否則會經常出問題。

(3)振動篩安裝和使用中的問題。1)皮帶機在振動篩上的落料位置要加設易更換的鋼筋網( 40 mm×400mm)，以減少局部篩網損壞速度。如不加專門防護網，落料處篩網在1臺班內就會損壞，造成不斷更換篩網。2 )在振動篩上方加設沖水管，因為在河道內取料實際上是在水中取料，原料含水量很大(主要是細集料)，加上該地區雨量大，下雨次數多，原材料含水量始終不能降下來，如不加水沖洗將造成篩分困難。3)振動篩分料斗設計加工要合理、牢固，排料順暢、不堵塞 。

(4)洗砂設備安裝中應注意的問題。1)洗砂機水池頂高要低于振動篩出料口。從振動篩上加注大量水，攜帶砂粒順利進入洗砂機水池內。2)洗砂機排水口盡量設在水池中上部，排水口大小要與進水量及排水口濾網粗細相結合，既保證順利排水而不溢出，又要保證細砂不被帶走。3)減速機應安在葉輪軸齒輪下方或后方(進砂方)，使減速機底座只受剪或壓力(均勻受剪或受壓)，絕對不能使減速機底座局部受拉。因為減速機底座和外殼均為鑄鐵，脆性大，局部受拉致使應力集中，極易損壞。4)污水處理。該施工場地處于風景區，洗砂污水必須經過處理才能排人河內。采取“雙池沉淀，分時排出，定期清淤”的處理方法，具體說就是設置 2個沉淀池，第一個池底高于第二個池頂，第二個池底高于河底，每個池口設閘門一個；第一個池儲存直排污水，并有部分沉淀，待第二個池清水放掉以后，第一個池內水排人第二個池內，然后關閉第一個池的閘門，第二個池內不流動、沉淀后，將清水放入河內或再次循環利用，并定期清除池內的沉淀物。

3  質量控制

3. 1 原料質量控制

主要是河卵石含泥量控制。經現場取樣，人工剔除直徑大于50mm卵石，檢查其含泥量為3～5％( 泥主要存在于細料之中)。為降低含泥量，采用挖掘機現場翻挖洗刷辦法，充分利用河卵石下的河水清洗(卵石下河水一直在流動，通過挖掘翻動，使粒徑極小的泥質被河水沖走，起到清洗作用)。經翻動清洗后，直徑50 mm 以下集料含泥量絕大部分為 l ％以

下，確保了原料的清潔度。其次是清除河卵石中的樹根等雜物。

3.2 破碎后材料質量

碎石檢查結果如表 1所示。從表 1可 以看出新生產石料的各項指標都能滿足規范的最高要求。經試驗，砂的含泥量為0．8，無泥塊存在，細度模數3．7，屬粗砂上限。其篩分情況如表2所示。從表2 可以看出該砂屬JTJO41—2000中的I區。通過試拌砂漿，發現和易性較差。

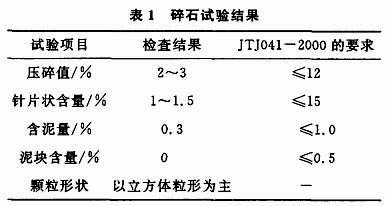

經過破碎機破碎后碎石試驗結果數據

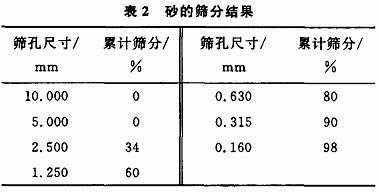

經破碎機破碎后砂的篩分結果

3.3改進措施

通過對洗砂沉淀物檢查分析發現，其中70%以上為0.16、0.63 mm 細砂粒，這是因為 0.16～0.63 mm粒徑在洗砂過程中被水沖走，造成制出的砂偏粗，級配相對也較差。為減少細顆粒部分流失，首先對洗砂機進行改造，將洗砂機葉輪背面濾網孔由5 mm改為1 mm，輸出的砂中細顆粒大量增加，但隨后出現了新問題，細粒多攜帶的水也多，按原有皮帶機斜度，砂大量順著皮帶機往下流，導致輸運困難。 針對該情況，進一步降低輸砂的葉輪轉速， 由原來的1.2r／min改為0.5 r／min，轉速降低后，濾水時間增加，砂中含水量大大降低；同時調整皮帶機傾斜角，由18º 降到16º，另外，擴大洗砂機排水口尺寸，將排水口濾網換成更細網孔的濾網，使進排水平衡。通過采取以上措施，輸出的細粒料明顯增多，其篩分試驗結果如表3所示。

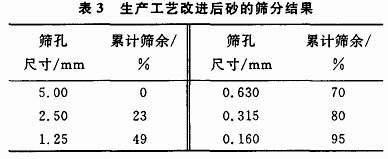

對洗砂機生產工藝改進后砂的篩分結果

經過上述改進，生產的砂中細顆粒明顯增多，細度模數明顯下降(細度模數接近3.0 )，試拌砂漿和砼后發現，其和易性明顯增強，保證了制砂質量。

4 經濟效 益和社會效益分析

4．1 經濟效益

該工程碎石用量84000m³，砂用量58000 m³。

(1)利用河卵石破碎碎石和砂，其成本如下：1)生產成本。設備投資每套80萬元，2套共計160萬元，按5年折舊，設備折舊每年32萬元。破碎設備總裝機容量280 W，電費為142000   m³÷65.7m³／h×2×0.8×260 =899117元。50 t鏟車使用費按4個月、每月2．5萬元、2臺計算，共計4×2.5×2 =20萬元。2 )人工費。每套設備6人，共12人，每月工資3000元， 共計30000×12×4 =144000元。3 )原料運輸費、采集費用為10元／m³， 損耗系數按1.05

計，共計142000×1.05×10 =1491000元。4 )設備安拆運輸費每套5萬元，共計10萬元?？傎M用為320000+899117+200000+144000+ 1491000+ 100000=3154117元 。

(2)如果采用山外進料，碎石的外進價格為62元／m³，砂的外進價格為94元／m³，則總費用為62×84000+94×58000=10660000元。

利用河卵石制取碎石和砂的直接經濟效益為10660000-3154117=7505883元≈750萬元。

4. 2 社會效益

一是現場加工生產，可避免大量運輸砂石料對原有風景區道路的損壞；二是通過有計劃采挖河卵石，疏通了河道，有利于瀑雨期間泄洪；三是變廢為寶，河卵石不斷堆集，占用大量耕地，合理開采利用河卵石將大量減少耕地占用。
