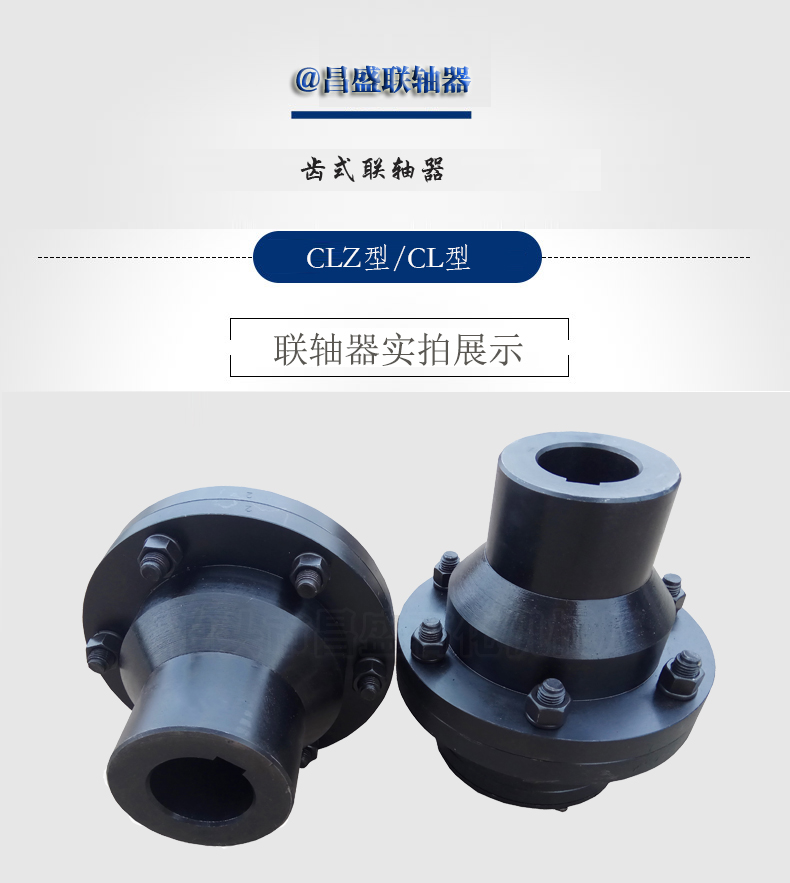

CL型齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成.外齒分為直齒和鼓形齒兩種齒形,所謂鼓形齒即為將外齒制成球面,球面中心在齒輪軸線上,齒側間隙較一般齒輪大,鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器）,可改善齒的接觸條件,提高傳遞轉矩的能力,延長使用壽命.有角位移時沿齒寬的接觸狀態.具有徑向、軸向和角向等 軸線偏差補償能力,結構緊湊、回轉半徑小、承載能力大、傳動、噪聲低及維修周期長等優點

CL齒式聯軸器描述： 齒式聯軸器屬于可移式剛性聯軸器，由兩個有內齒的外殼和兩個外齒的套筒所組成，套筒和軸用鍵聯接，兩個外殼用螺栓聯成一體，外殼和套筒之間設有密封圈。內齒輪齒數和外齒輪齒數相等，通常采用壓力角為20°的漸開線齒廓。工作時靠嚙合的輪齒傳遞扭矩。由于輪齒之間留有較大的間隙，所以能補償兩軸的不同心和偏斜，為了減少輪齒的磨損和相對位移的摩擦阻力，，在內部注入潤滑油。齒式聯軸器的角位移允許在30′。齒式聯軸器具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、傳遞扭矩大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃?業、也適用于石油、化工、通用機械等各類重型機械的軸系傳動。 CL齒式聯軸器規格： 許用轉矩：710N.m 許用轉速：3780r/min 軸孔直徑：18、19、20、22、24、25、28、30、32、35、38、40mm 軸孔長度Y：42、52、62、82、112mm，J1，Z1：30、38、44、60、84 大外徑D：170mm
