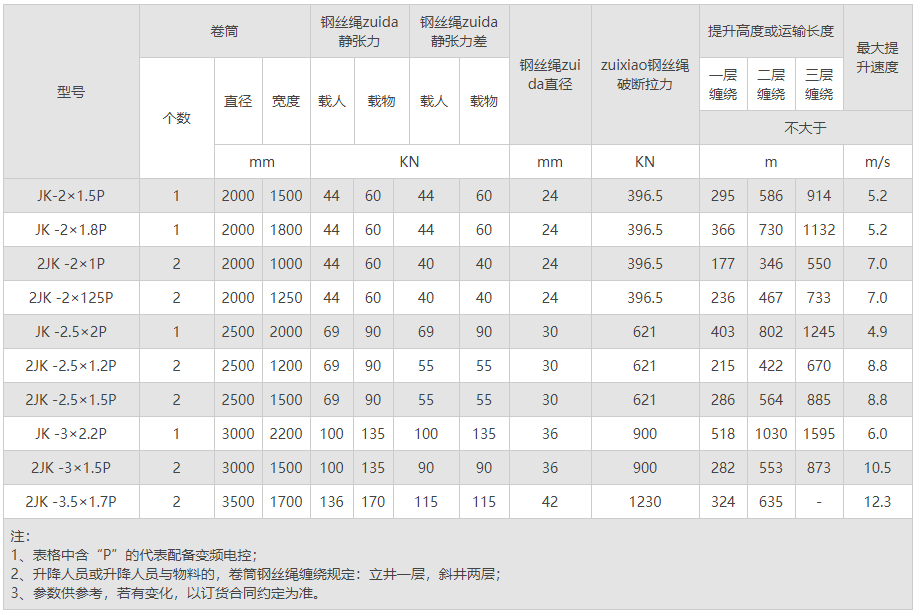

【立井提升】：≤17t

【提升速度】：≤12.3m/s

【容繩】：≤1595m

【應用領域】：本產品主要用于煤礦、金屬礦及其它非金屬等礦井地面提升，用以提升煤炭、礦石、矸石及升降人員、材料、設備工具等。本產品嚴禁違章操作！嚴禁超速運行！嚴禁超載運行！嚴禁停電溜放！

內容：本系列提升機由電機的驅動，帶動減速機器則使?jié)L筒產生扭矩，纏繞其上的鋼絲繩有了一定的線速度，從而獲得了相應的位移，達到我們所需要的升降目的。

主軸裝置：JK型礦井提升機便于用戶現場安裝，卷筒殼、制動盤為16Mn板，輪轂為45#鑄鋼，強度好堅固耐用，其制動盤在出廠已經加工、調試，但在安裝時必須對制動盤的端面跳動進行檢查；雙筒提升機有兩個卷筒、主軸、五個輪轂、調繩裝置等組成。

減速器：由太陽輪、行星輪、內齒圈和行星架組成的兩級行星齒輪減速器，采用齒式浮動機構。太陽輪和行星輪材質均經滲碳淬火和磨齒，精度為6級，內齒圈經調質，中硬齒面，糖度為7級。機殼上有注油孔，下有油位顯示。

液壓系統：根據需要產生不同的油壓，產生不同的壓力，控制盤形制動器獲得不同的制動力矩。能使制動器迅速回油，以滿足緊急事故制動的需要。對于雙筒提升機產生的壓力油，控制調繩機構，使外齒輪左移或右移，實現平穩快速調繩。

盤形制動器：是從側面對制動盤實施力量的，為了使制動盤不產生附加變形和主軸不承受附加軸向力，所以盤形閘是成對使用的，每一對稱為一付。該制動器克服了杠桿式制動器的一些缺點，結構緊湊、、動作靈敏，便于礦用提升自動化。

深度指示器：本系列采用的牌坊式深度指示器，司機可以直觀的了解容器的位置，除此之外，其上還裝有上下過卷開關，防止容器上、下過卷。同時還裝有警鈴，當容器接近停車位置時發出減速信號；本系列采用牌坊式深度指示器。

保護裝置：為確保礦井作業人員的安全，提升機特裝設下列保險裝置，防止過卷裝置，防止過速裝置，過負荷和欠電壓保護裝置，限速裝置，深度指示器失效保護裝置，閘間隙保護裝置，松繩保護裝置，減速功能保護裝置，蝶形彈簧疲勞示警等。以上保護實行雙線制。
