一、系統簡介

TYM型零排放濕混凝土回收系統主要是為混凝土攪拌站殘余混凝土回收及混凝土運輸車、混凝土泵車和攪拌主機清洗后的殘留混凝土回收提供.終解決方案，是混凝土企業的.佳選擇產品。

TYM型混凝土零排放回收系統主要是總結了德國Stettr公司的滾筒分離機、意大利Simen公司的螺旋分離機和日本KYC套篩式分離機構及工藝的基礎上，博采眾長，通過反復實踐改進，成功開發出適合我國國情混凝土分體組合式結構的分離機；該設備操作簡單、自動化程度高、經久耐用、便于日常維護、回收水循環使用、環保效益顯著，廣泛應用于混凝土攪拌站廢棄砼的回收。

二、系統主要結構

1.攪拌車自動清洗系統主要包括攪拌車沖洗支架、攪拌車沖洗管路、攪拌車沖洗泵、車到位行程開關和現場操作控制盒等組成；

2.殘余混凝土分離系統主要有殘余混凝土進料斗、進料斗沖洗管路、進料斗沖洗泵、污水回流管路、螺旋分離機和砂石分離振動篩等組成；

3.旋流分離系統主要有耐磨聚氨酯旋流分離器、高耐磨渣漿泵和耐磨管道等組成；

4.回收水處理系統主要有回收水池、攪拌器、水位控制開關、補水管道等組成；

5.污水凈化處理系統可選用三種處理設備（TYV/TYB/TYJ)中任意一種設備，都能達到泥漿水被處理成濾餅和純凈的清水，濾餅可以用于再加工，清水則可以回收利用（屬于選配系統）

6.自動控制系統主要采用PLC控制加按鈕控制方式，既可以實現全自動來操作，也可以通過PLC控制柜上的控制界面圖實現手工操作。

三、工藝流程圖

四、系統特點及優勢

1.采用平地設計、平地洗車、平地儲料及節約空間；

2.超強的分離能力，能夠同時清洗多部車且回收主機有超大的容積，分離出來的砂石骨料比原材料還要干凈；

3.獨特的旋流分離技術，使得攪拌池內的泥漿水濃度遠低于4%安全使用值，讓進入攪拌池的泥漿水更加干凈，大大確保了混凝土的生產質量從而讓您使用回收漿水時更加輕松自如；

4.能夠?qū)堄嗷炷林械墓腆w材料顆粒徹底分離，分離效率高，處理能力大，運行方便；

5.充分杜絕了篩孔被纖維堵住的問題；

6.系統穩定可靠，高效耐用，故障率低，幾乎免維護。

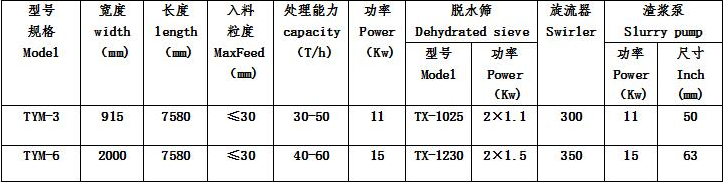

五、技術參數
