一、設備組成

由電機、水力旋流器，重型脫水篩，渣漿泵，儲水箱、返料箱，連接管道等組成。

二、工作原理

砂和水的混合物進入重型脫水篩或輕型脫水篩，大部分中、粗砂通過脫水篩，脫水并輸送到脫水篩中間部分位置。同時由于浮力作用大部分水和細砂通過濾隔板進入儲水箱通過渣漿泵把儲料箱內水和細砂輸送到水力旋流器內，然后離心分級濃縮后的細砂，經水利旋流器出砂口也進入重型脫水篩的中間部分位置粗、中、細三種砂在脫水篩進行二次脫水，混合后，在脫水篩出料口送入皮帶運輸機。儲料箱內的廢水，泥，粉層、雜質等，經過旋流器溢流口排出。

三、特點和優勢

1、此設備具有洗砂、脫水和細砂回收的功能，完全替代原有輪斗洗砂機或螺旋洗砂機。

2、該設備結構簡單，安裝方便，使用成本低，占地面積小，砂的品質高等優勢。

3、堅固的重型結構，非常適合嚴苛的作業環境；

4、潔凈度高，細砂流失少、處理能力大；

5、水力旋流分離技術，采用向下的螺旋線進料方式，高效、徹底地分離75μm以下的雜質；而且旋流器

組可以根據水量大小進行調節，水量大的情況可以同時開，水量小的時候可以只開兩個或三個

6、高頻直線脫水篩，脫水效果.佳，脫水后含水率約10%-15%

7、高鉻合金渣漿泵，高效節能、振動小、噪聲低、運行可靠、使用壽命長；

8、減少主要可回收材料排入沉淀池，減少沉淀池維護，節約成本；

9、所有磨損區域皆采用特殊耐磨材料，延長使用壽命。

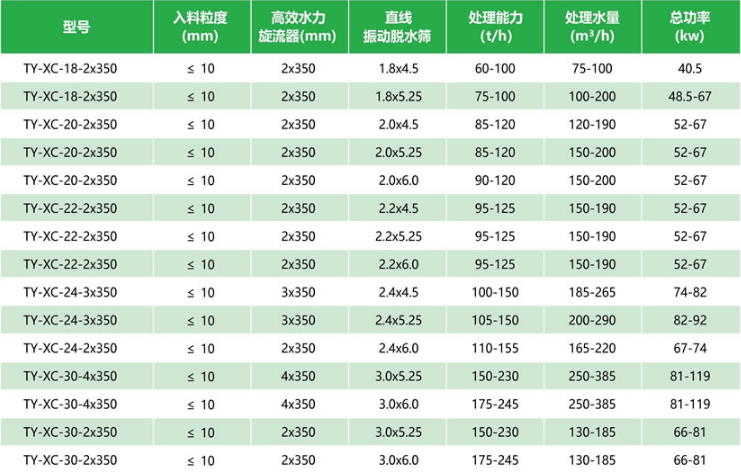

 四、技術參數
