多功能固定式破碎機

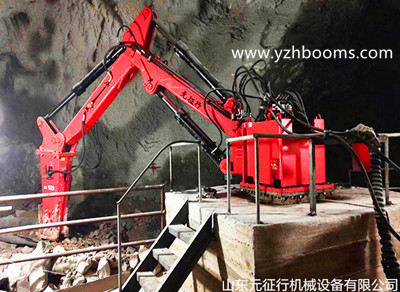

多功能固定式破碎機的主要組成部分：機架1，液壓泵站2，操作室3，回轉機構4，大臂5及大臂油缸6，二臂7及二臂油缸8，液壓破碎錘9及轉錘油缸10，以及液壓系統，動力系統，操作系統等組成。

②液壓泵站2，是液壓破碎機的能源供給設備，主要由主泵（定量泵或變量泵）主泵電機，液壓油箱，主換向閥組，液壓油冷卻器，濾油器及各種液壓附件所組成。

③操作室：操作室是由薄鋼板及型材焊接而成，在操作室內裝有液壓先導操作閥，檢測及控制儀表，腳踩液控打錘開關，空調機和取暖器。

④回轉機構，回轉機構主要由擺動液壓缸組成，擺動油缸機座坐在滑動軸承的基座上，其擺動部件同回轉立軸相聯，帶動工作機構左右擺動，其擺角為（0°~180°）。

⑤大臂，大臂由16Mn鋼板焊接而成，鉸接點為鑄鋼件或鍛件。

⑥大臂油缸，安裝在大臂內，可帶動大臂圍繞下部轉軸轉動。

⑦二臂，也用16Mn焊接而成，鉸接點為鑄鋼件，二臂鉸接在大臂上。

⑧二臂油缸，尾部鉸接在大臂上，頂部同二臂尾部鉸接?？蓭?dòng)二臂繞大臂上鉸接點回轉。

⑨液壓破碎錘，是將液壓能轉換為機械沖擊能的破碎機具，鉸接在二臂頭部。

⑩轉錘油缸，尾部鉸接在二臂上，活塞桿頭部通過連桿同液壓錘鉸接。并可帶動液壓錘繞二臂頭部鉸接點回轉。由于運動需要，在二臂與連桿之間裝有曲柄。

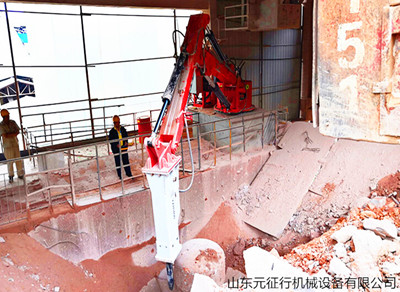

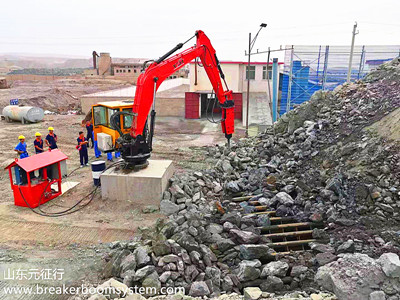

元征行品牌的多功能固定式破碎機，主要應用于露天采石場格篩口，地下礦山溜井機入料口，砂石骨料場移動式破碎站以及破碎機的進料倉口，冶金爐，鑄造廠和碼頭裝卸場等。固定式液壓碎石機可以二次免爆破碎和清除大塊堅硬巖石、礦石以及鋼包爐渣等，元征行品牌的固定式液壓破碎錘具備效率高，破碎力強，操作維修簡單，費用少等特點。固定式液壓破碎站是由液壓泵站、回轉支撐系統、大臂小臂，液壓破碎錘以及控制器組成。
