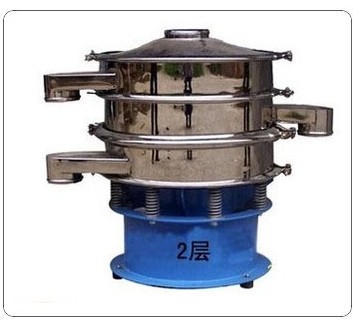

自動化旋振篩/中西藥顆粒旋振篩

    旋振篩是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于

粒、粉、粘液等物料的篩分過濾。旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將

電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相

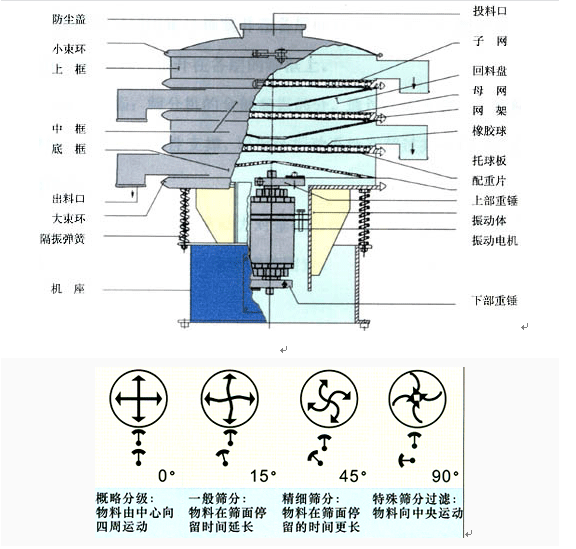

位角，可以改變物料在篩面上的運動軌跡。本機主要為篩蓋、篩框、振動裝（含電機）、隔振裝置（一組

支承彈簧）、底座等幾部分組成，其中，篩蓋與篩框為振動部分，其它部分為非振動部分，另外，底座兼

有支承功用。篩框為旋振篩的主要參振部分。篩框通常由板材卷焊而成，其上下端均有一承接圈，下內部

設有一法蘭圈，用于固定篩網組件等結構。

產品特點

　　1.體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業。

　　2.篩分精度高、效率高，任何粉、粒、粘液類均可使用。

　　3.篩網不阻塞、粉末不飛揚、篩分較細可達500目（28微米）過濾較細可達5微米。

　　4.獨特網架設計（子母式）、篩網使用有效、換網方便、僅需3—5分鐘、操作簡單、清洗方便。

5.無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作

自動化旋振篩/中西藥顆粒旋振篩

適用行業

　　各類粉體行業，任何顆粒、粉末、粘度一定范圍內均可篩選。

　　工行業：樹脂粉、顏料、洗衣粉、微粉、油漆、純堿、檸檬粉、橡膠、塑料等。

　　磨料、陶瓷行業：氧化鋁、石英砂、泥漿、噴霧土粒。

　　食品行業：糖、鹽、堿、味精、奶粉、豆漿、酵母、果汁、醬油、醋等。

　　造紙行業：涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收。

　　冶金行業：氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。

　　制藥行業：中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等。

　　環境保護：垃圾、人畜屎尿、廢油、食品廢水、廢水加工等。

    三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為

水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系

列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的

相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。

    旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合

慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面

作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔

落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，較終完成篩分工作。旋振

篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為

兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動

軌跡，從而達到不同的篩分作業目的。自動化旋振篩/中西藥顆粒旋振篩

使用與維修

　　1、本機應裝設電氣保護裝置。

　　2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。

　　3、當電機旋轉方向不符合要求時，調整電源相序即可。

　　4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量

鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。

　　5、本機累計運行1500小時后，應檢查軸承，若有嚴重損傷時應立即更換。

　　6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。
