水力分級箱
水力分級箱是一鐵制的角錐箱，上部安有楔形阻砂條，下面裝有分級箱底閥。通常由從200毫米到800毫米一系列寬度的分級箱用普通水槽聯結而成，沉砂則由粗到細排出。
它廣泛應用在搖床選別前的水力分級作業中，起到分級和分配礦量的作用，以提高搖床的選別效率。水力分級箱具有結構簡單，便于維護、不消耗動力、性能可靠、操作方便等優點。
詳細介紹

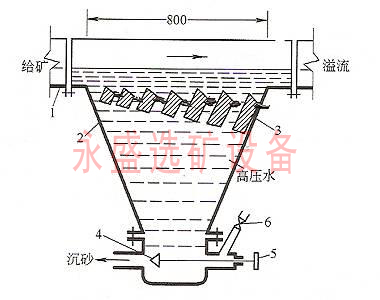

云錫式分級箱結構示意圖
1-礦漿溜槽；2-分級箱；3-阻砂條；4-砂芯（塞）；5-手輪；6-閥門
它廣泛應用在搖床選別前的水力分級作業中，起到分級和分配礦量的作用，以提高搖床的選別效率。水力分級箱具有結構簡單，便于維護、不消耗動力、性能可靠、操作方便等優點。
|
型號
|
YX-200
|
YX-300
|
YX-400
|
YX-600
|
YX-800
|
|
阻砂條數量（條）
|
11
|
|
阻砂條長度mm
|
180
|
280
|
380
|
590
|
790
|
|
排礦管徑
|
25
|
|
上升水壓(kg/cm2)
|
1-2
|
|
給礦粒度
|
2-3
|
|
給礦濃度（%）
|
20-25
|
|
耗水量（m/t）
|
2-3
|
|
外形尺寸（L×W×H）(mm)
|
800×200
×1000
|
800×300
×1000
|
800×400
×1000
|
800×600
×1000
|
800×800
×1000
|
|
重量
|
0.107
|
0.124
|
0.148
|
0.178
|
0.214
|
