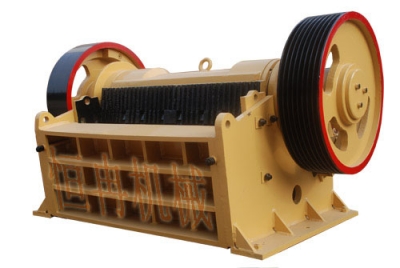

鄂式破碎機主要有機架、動鄂、偏心軸、鄂板、肘板等零部件組成，電動機通過三角皮帶轉動偏心軸，使動鄂按之已調整好的軌道進行運動，從而將破碎腔內的物料予以破碎。
    機架系單個整體澆鋼結構，機架前壁上裝有用楔形螺栓緊固的固定鄂板，在破碎腔左右的機架側壁下裝有邊護板，以防止機架側壁的磨損。
    動鄂為一成型鑄鋼件，正面裝有活動鄂板，其上部借偏心軸與滾柱軸承懸掛在機架上，下部支撐在肘板上，并與肘板成滾動接觸，在偏心軸兩端裝有飛輪和帶槽的皮帶輪。
    肘板的另一端支撐于調節座上，并與其滾動接觸，肘板除對動鄂起著支撐作用外，在外來不能破碎的物料進入破碎腔內，本機載荷突增的情況下起著保險作用，即自身迅速斷緊，而保護其它機件不受損壞。
    調節座安裝在機架兩側的滑槽內，并與調節滑鐵緊貼，當排料口需要進行調整時，用扳手將螺母向右旋，調節滑鐵當即上升，調節座隨之向前移動，排料口由大變小，反之，由小變大。
