近日，住房和城鄉建設部發布強制性國家標準《混凝土結構通用規范》，其中對于結構混凝土用砂石料做出了強制性的規定，比如砂子的堅固性、含泥量和泥塊含量、氯離子等指標。這是砂石料的硬性指標，務必引起各方高度重視！



　　特別值得注意的是，該標準將提出了機制砂的應用技術要求，這表明，國家已經從最高等級的“強制性國家標準”中肯定了機制砂的應用。這對砂石行業發展和機制砂的應用具有重要意義！

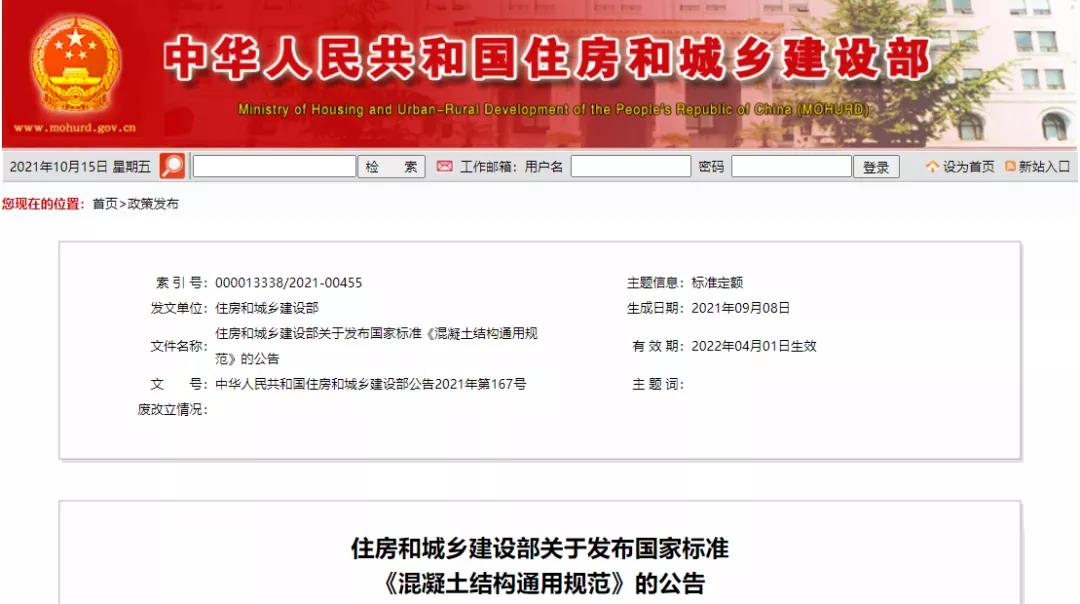

　　據了解，《混凝土結構通用規范》是住房和城鄉建設部落實國家標準化工作改革方案，針對工程建設標準體制改革而設立的首批38本全文強制性規范之一。國家《混凝土結構通用規范》編號為GB 55008-2021，自2022年4月1日起實施。規范為強制性工程建設規范，全部條文必須嚴格執行。現行工程建設標準相關強制性條文同時廢止。現行工程建設標準中有關規定與本規范不一致的，以本規范的規定為準。標準的發布，對我國砂石料質量提升，推動建筑質量安全提升具有重要意義！





　　文件關于“結構混凝土用砂”規定如下↓↓↓



　　3.1.2章節規定了結構混凝土用砂的相關指標



　　1、砂的堅固性指標不應大于10%；對于有抗滲、抗凍、抗腐蝕、耐磨或其他特殊要求的混凝土，砂的含泥量和泥塊含量分別不應大于3.0%和1.0%，堅固性指標不應大于8%；高強混凝土用砂的含泥量和泥塊含量分別不應大于2.0%和0.5%；機制砂應按石粉的亞甲藍值指標和石粉的流動比指標控制石粉含量。



　　2、混凝土結構用海砂必須經過凈化處理。



　　3、鋼筋混凝土用砂的氯離子含量不應大于0.03%，預應力混凝王用砂的氯離子含量不應大于 0.01%。



　　3.1.3章節規定了結構混凝土用粗骨料的相關指標



　　結構混凝土用粗骨料的堅固性指標不應大于 12%；對于有抗滲、抗凍、抗腐蝕、耐磨或其他特殊要求的混凝土，粗骨料中含泥量和泥塊含量分別不應大于1.0%和0.5%，堅固性指標不應大于8%；高強混凝土用粗骨料的含泥量和泥塊含量分別不應大于0.5%和0.2%。



　　標準還規定了水泥和外加劑等的相關指標



　　3.1.1 結構混凝土用水泥主要控制指標應包括凝結時間、安定性、膠砂強度和氯離子含量。水泥中使用的混合材品種和摻量應在出廠文件中明示。



　　3.1.4 結構混凝土用外加劑應符合下列規定：1、含有六價鉻、亞硝酸鹽和硫氰酸鹽成分的混凝土外加劑，不應用于飲水工程中建成后與飲用水直接接觸的混凝土。2、含有強電解質無機鹽的早強型普通減水劑、早強劑、防凍劑和防水劑，嚴禁用于下列混凝土結構：1)與鍍鋅鋼材或鋁材相接觸部位的混凝土結構；2)有外露鋼筋、預埋件而無防護措施的混凝土結構；3)使用直流電源的混凝土結構；4)距離高壓直流電源 100m 以內的混凝土結構。3、含有氯鹽的早強型普通減水劑、早強劑、防水劑和氯鹽類防凍劑，不應用于預應力混凝土、鋼筋混凝土和鋼纖維混凝土結構。4、含有硝酸銨、碳酸銨的早強型普通減水劑、早強劑和含有硝酸銨、碳酸銨、尿素的防凍劑，不應用于民用建筑工程。5、含有亞硝酸鹽、碳酸鹽的早強型普通減水劑、早強劑、防凍劑和含有硝酸鹽的阻銹劑，不應用于預應力混凝土結構。



　　3.1.5 混凝土拌合用水應控制pH，硫酸根離子含量、氯離子含量、不溶物含量、可溶物含量;當混凝土骨料具有堿活性時，還應控制堿含量；地表水、地下水、再生水在首次使用前應檢測放射性。



　　3.1.6 結構混凝土配合比設計應按照混凝土的力學性能、工作性能和耐久性要求確定各組成材料的種類、性能及用量要求。當混凝土用砂的氯離子含量大于0.003%時，水泥的氯離子含量不應大于0.025%，拌合用水的氯離子含量不應大于 250mg/L。



　　3.1.7 結構混凝土采用的骨料具有堿活性及潛在堿活性時，應采取措施抑制堿骨料反應，并應驗證抑制措施的有效性。



　　3.1.8 結構混凝土中水溶性氯離子最大含量不應超過表 3.1.8的規定值。計算水溶性氯離子最大含量時，輔助膠凝材料的量不應大于硅酸鹽水泥的量。



　　表3.1.8 結構混凝土中水溶性氯離子最大含量





　　標準還規定：結構混凝土中氯離子含量超標或發現有堿骨料反應跡象時，應采取消除安全隱患的措施進行處理。



　　《混凝土結構通用規范》為強制性國家標準，在執行過程中具有強制性，現行標準必須與其保持一致！標準中對機制砂、海砂、粗骨料等的技術要求具有重要意義，將促進從砂石產品的角度，推動砂石行業高質量發展，特別是機制砂石產業的發展！
