一、海砂的危害有多大



　　據臺灣媒體早期報道，在1993年左右，臺灣多個建筑因在混凝土材料中濫用海砂，導致大量房屋和公共建筑出現了腐蝕劣化現象，這就是“海砂屋”事件。問題最嚴重的建筑，在樓齡不到10年之后，屋內天花板鋼筋裸露，墻體遭到嚴重破壞。1995年韓國曾經發生造成501人死亡、近千人受傷的“三豐大廈垮塌事件”，其根源就是用在大廈建設中的混凝土使用了不合格的海砂。臺灣“9.21”地震建筑大面積坍塌，其調查結果顯示也是用了不合格的海砂。



　　二、海砂危害為什么如此大



　　鋼筋腐蝕在影響混凝土耐久性的諸多因素中是排在第一位的。而氯鹽就是誘發鋼筋銹蝕的致命因素。在鋼筋混凝土中，最初表面會形成一層鈍化膜，保護鋼筋不被進一步氧化銹蝕，而海砂之中，氯鹽含量偏高，當鋼筋表面CL-濃度達到或者超過“臨界值”時，鈍化膜會被破壞，導致鋼筋銹蝕的發生，銹蝕物會產生膨脹（1-6倍），使混凝土順筋開裂，鋼筋腐蝕加速，裂紋擴大，混凝土與鋼筋之間的粘結下降，結構力學下降，當鋼筋斷面損失，結構局部或整體破壞、垮塌，特別是對于預應力混凝土結構，可能在鋼筋腐蝕表征不嚴重的情況下發生突然垮塌。



　　海砂混凝土與鋼筋發生腐蝕反應化學方程式是：(Cl- + Fe2-)+2H2O+2e＝Fe(OH)2+2H+ + 2C1-可以看出，CL-只參與可反應過程，同時起到了“搬運”作用，但并沒有被“消耗”掉，簡而言之，凡是進入混凝土中的游離氧化狀態的氯離子，會周而復始地起破壞作用，這就是海砂危害的特點之一。



　　三、海砂真的不能用嗎？

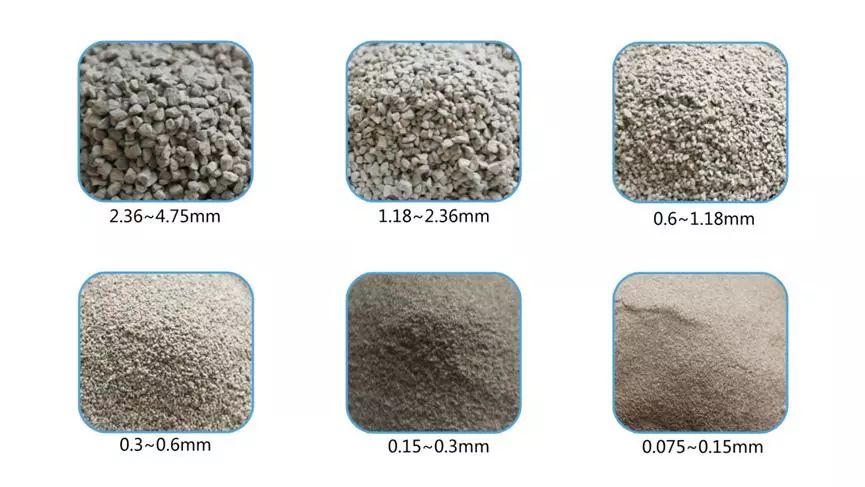

　　日本90%以上的建筑都使用海砂，但基本上沒有建筑質量問題，所以，只要合理使用，是沒有問題的，關鍵是控制質量。日本建筑規范中規定，經過淡水沖洗的海砂只要氯離子含量超過0.04%就不得使用，這個規定相對國內不能超過0.06%，更加嚴苛。即便在此情況下，使用海砂也必須采用減少水膠比，增加保護層厚度和使用阻銹劑等復合措施，來保障混凝土中鋼筋不被腐蝕。為彌補河砂的資源不足，也可以提倡發展機制砂，利用尾礦砂，也是綠色環保的重要舉措！





　　四、已建好的海砂樓怎么辦？



　　“海砂樓”給人們生命財產帶來巨大的安全隱患。這是一個涉及面廣、具有現實性的問題，需要認真對待。海砂用到混凝土中，如何排鹽是關鍵問題，目前已經有通過電場作用排除混凝土中氯鹽的技術，但還要進一步深入研究，且成本極高，甚至不如推倒重建，完全隔絕混凝土與水分的接觸也是防止氯鹽誘發鋼筋銹蝕的方法，在這方面，要根據實際情況進行處理，避免更大的損失。



　　五、如何分辨河砂與海砂



　　1、顏色: 發黑的為海砂，發黃的為河砂；



　　2、首先要看砂子中是否有海洋微小貝殼類等,這是海砂；



　　3、用太陽曬，有白色的晶體（鹽）是海砂；



　　4、抓一把浸水里,水不要太多，嘗水的味道，咸的是海砂，淡的是河砂；



　　5、先從外觀，海砂顆粒大，含很多貝殼的殘片。真正的河砂是很均勻、很細，而且河砂中有大小不一的鵝卵石；



　　6、粘手感，抓一把砂用力握下，然后拍掉，發現粘手拍不干凈的為海砂，不粘手基本能拍干凈的為河砂；



　　7、海砂中摻雜的貝類碎殼較多，顆粒大，砂礫之間的密實度很低，所以摸在手里的感覺很粗糙，河砂顆粒小，砂礫之間的密實度高，所以摸在手里的感覺很細膩；



　　8、使用混凝土中氯離子濃度速測條（ECT測氯條）檢測，該速測條使用便捷、操作簡單、即時結果。
