工藝介紹

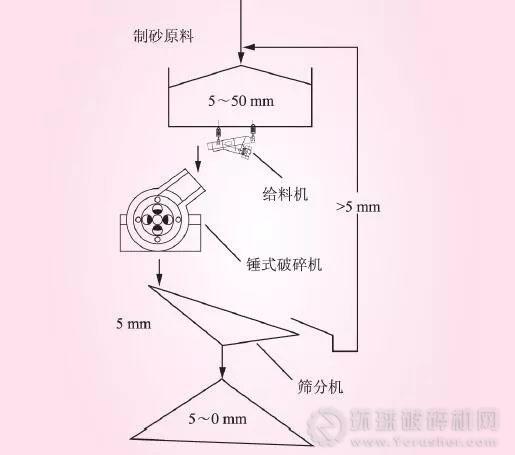

　　石料由原料倉經給料機、膠帶輸送機送入錘式破碎機，經破碎后送入篩分機分級，大于5mm的石料全部返回轉料倉進行閉路循環，小于5mm的石料進入成品砂倉。其典型工藝流程見圖。





　　錘式破碎機制砂工藝采用干法生產，適用于小型生產系統，設備成本低、見效快，但產量低、磨損件消耗大、粉塵飛揚嚴重，且砂的細度模數及質量控制較難。目前在大、中型水電工程砂石加工系統中已很少使用，在小型砂石加工系統及工業與民用建設中的砂石系統仍偶有使用。





　　工藝介紹

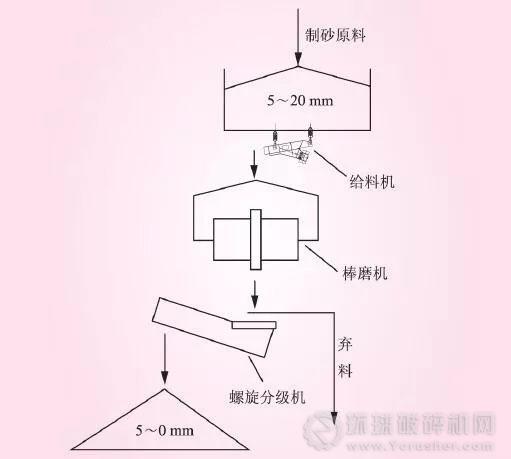

　　物料由棒磨機給料部的進料中空軸進入筒體內，電動機帶動裝有鋼棒的筒體旋轉，物料受到鋼棒的撞擊以及鋼棒與筒體襯板間的粉磨之后從排料中空軸流出進入洗砂機洗砂、選砂。其典型工藝流程示意見圖。



　　特點



　　1，棒磨機一般采用濕法生產，具有結構簡單、操作方便、設備可靠、產品粒形好、粒度分布均勻、細度模數可調、質量穩定等優點，適用于難碎巖石、中等可碎巖石，雖然棒磨機加工會產生較多石粉，但洗砂環節石粉流失嚴重，成品砂裹粉后造成脫粉困難，而且存在制砂單位能耗高、鋼棒耗量大、齒輪潤滑油耗量大、噪聲大、成品砂脫水困難、進料粒徑小(≤25mm)、運行成本高等缺陷，現已不作為主要制砂設備，僅用于配合立軸破制砂調節砂中石粉含量和細度模數。



　　2，濕法制砂工藝，砂的脫水周期長，會影響成品砂的產量，需要較大的砂倉，且砂的石粉流失量大、回收難，造成成品砂的石粉含量低，生產廢水對環境造成的污染較大，水處理費用高，較難實現資源循環使用;成品砂含水率不易控制在6%以下。

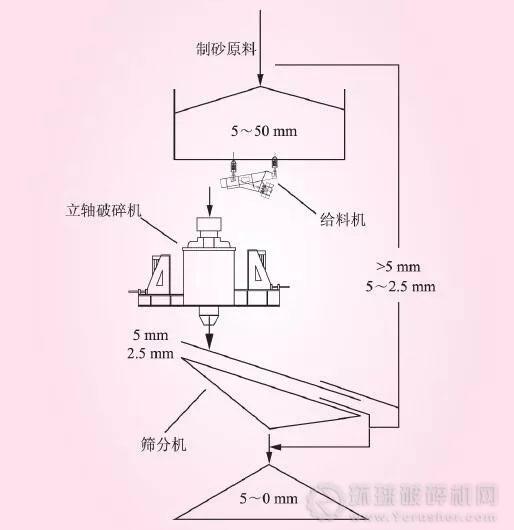

　　石料由轉料倉經給料機送入立軸破，經破碎后送入篩分機，大于5mm的石料全部返回轉料倉進行循環，5～2.5mm的石料分兩路輸出：一路返回轉料倉、破碎機再破碎；另一路進入成品砂倉。小于2.5mm的石料進人成品砂倉。其典型工藝流程示意見圖。



　　特點



　　立軸破制砂工藝流程簡單，特別適用于灰?guī)r破碎，具有單位能量消耗低、產品粒形好、定子磨損低等優點。



　　5～2.5mm的石料反復循環破碎，破碎效果差，能量損耗略偏大。



　　成品砂存在粗顆粒徑及細顆粒徑偏多，中間粒徑(2.5～1.25mm、1.25～0.63mm粒徑)含量少，即“兩頭大中間小”的缺陷。



　　成品砂的粒度模數控制難(主要靠人為因素控制)。



　　成品砂率偏低。半干法生產工藝一般是指前濕后干生產工藝，即預篩分采用濕法生產并控制出料含水率，部分5～40mm的顆粒脫水后作為制砂原料，制砂破碎機排出料的含水率控制在2%～5%之間，檢查篩分不再?lài)娏芩?/div>
