11月15日，住房城鄉(xiāng)建設(shè)部辦公廳發(fā)布了關(guān)于行業(yè)標(biāo)準(zhǔn)《海砂混凝土應(yīng)用技術(shù)規(guī)范（局部修訂征求意見稿）》公開征求意見的通知。





　　本次局部修訂涉及6個條文的修改，分別為第3.0.1條、第3.0.4條、第4.1.2條、第4.2.2條、第5.1.3條和第5.2.1條；增加了附錄A和附錄B。



　　局部修訂征求意見稿（修改部分）



　　三、基本規(guī)定



　　3.0.1 用于配制混凝土的海砂應(yīng)作凈化處理。



　　3.0.4 海砂宜與人工砂或天然砂混合使用。



　　變成：



　　3.0.1 用于配制鋼筋混凝土的海砂應(yīng)作凈化處理。



　　3.0.1 A 用于配制素混凝土的海砂可不經(jīng)凈化處理，但使用前應(yīng)進行試驗驗證。



　　3.0.4 此條刪除



　　四、原材料



　　4.1海砂



　　4.1.2海砂的質(zhì)量應(yīng)符合表4.1.2的要求。 海砂質(zhì)量檢驗的試驗方法應(yīng)符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《普通混凝土用砂、石質(zhì)量及檢驗方法標(biāo)準(zhǔn)》JGJ 52的規(guī)定。





　　4.1.2海砂的質(zhì)量應(yīng)符合表4.1.2的要求。海砂水溶性氯離子含量的試驗方法宜采用本規(guī)范附錄A、附錄B的快速測試方法，當(dāng)有爭議時，應(yīng)/宜/可按現(xiàn)行國家標(biāo)準(zhǔn)《建設(shè)用砂》GB/T 14684進行判定。海砂質(zhì)量檢驗的其他試驗方法應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)《建設(shè)用砂》GB/T 14684的有關(guān)規(guī)定。

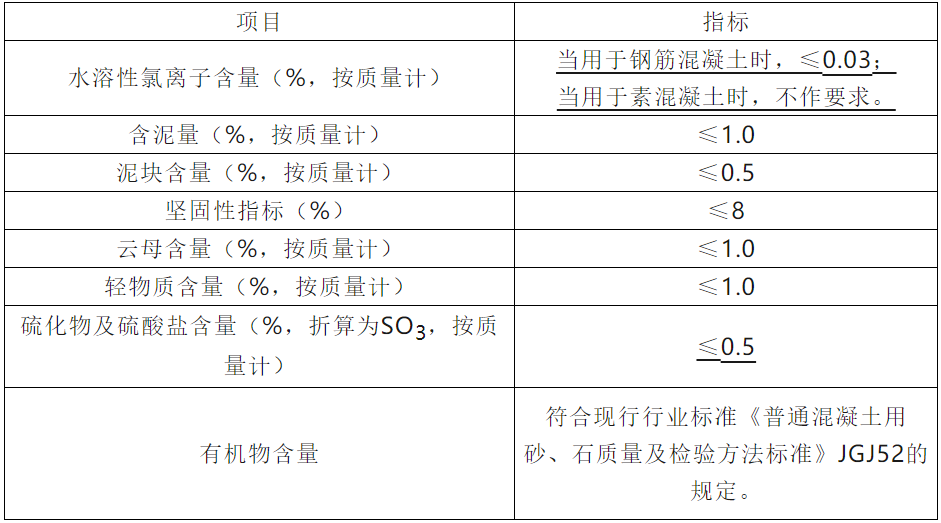

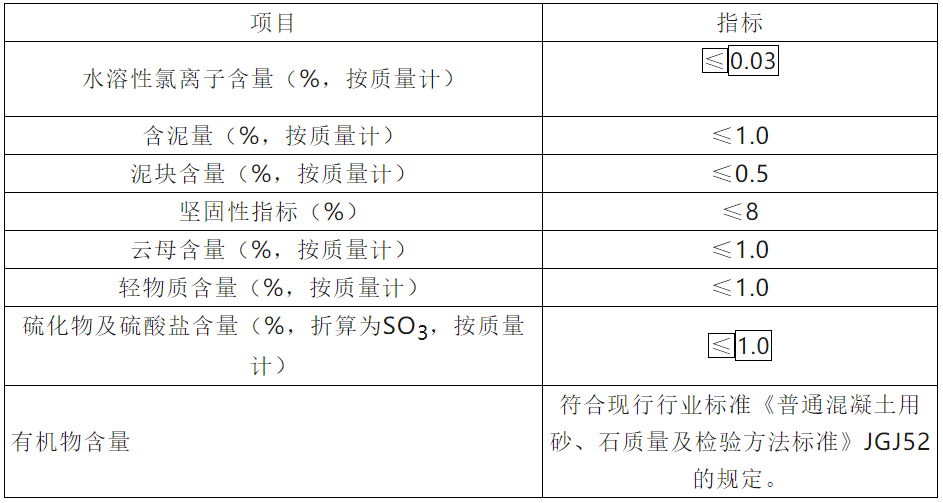

　　表4.1.2海砂的質(zhì)量要求









　　表4.1.2海砂的質(zhì)量要求





　　4.2.2 海砂混凝土宜采用粉煤灰、?；郀t礦渣粉、硅灰等礦物摻合料，且粉煤灰不宜低于Ⅱ級，?；郀t礦渣粉等級不宜低于S95級。粉煤灰和粒化高爐礦渣粉應(yīng)分別符合現(xiàn)行國家標(biāo)準(zhǔn)《用于水泥和混凝土中的粉煤灰》GB/T 1596和《用于水泥和混凝土中的?；郀t礦渣粉》GB/T 18046的規(guī)定。





　　4.2.2海砂混凝土宜采用粉煤灰、?；郀t礦渣粉、硅灰等礦物摻合料及復(fù)合摻合料。粉煤灰應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)《用于水泥和混凝土中的粉煤灰》GB/T 1596的有關(guān)規(guī)定，粒化高爐礦渣粉應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)《用于水泥和混凝土中的?；郀t礦渣粉》GB/T 18046的規(guī)定，鋼渣粉應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)《用于水泥和混凝土中的鋼渣粉》GB/T 20491 的規(guī)定，粒化電爐磷渣粉應(yīng)符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《用于水泥和混凝土中的?；姞t磷渣粉》JG/T 317 的規(guī)定，天然火山灰質(zhì)材料應(yīng)符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《水泥砂漿和混凝土用天然火山灰質(zhì)材料》JG/T 351 的規(guī)定，石灰石粉應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)《石灰石粉混凝土》GB/T 30190的規(guī)定，復(fù)合摻合料應(yīng)符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《混凝土用復(fù)合摻合料》JG/T 486的規(guī)定。使用其他摻合料應(yīng)經(jīng)過系統(tǒng)試驗研究和論證，并應(yīng)進行長期性能和耐久性能試驗驗證。



　　五、海砂混凝土性能



　　5.1 拌合物技術(shù)要求



　　5.1.3  海砂混凝土拌合物的水溶性氯離子最大含量應(yīng)符合表5.1.3的要求。海砂混凝土拌合物的水溶性氯離子含量宜按照現(xiàn)行行業(yè)標(biāo)準(zhǔn)《水運工程混凝土試驗規(guī)程》JTJ 270中混凝土拌合物中氯離子含量的快速測定方法進行測定。



　　變成↓↓↓



　　5.1.3 用于結(jié)構(gòu)工程的海砂混凝土拌合物的水溶性氯離子最大含量應(yīng)符合表5.1.3的要求。海砂混凝土拌合物的水溶性氯離子含量宜按照現(xiàn)行行業(yè)標(biāo)準(zhǔn)《混凝土中氯離子含量檢測技術(shù)規(guī)程》JGJ/T 322中混凝土拌合物中氯離子含量的測定方法進行測定。計算水溶性氯離子最大含量時，輔助性膠凝材料的量不應(yīng)大于硅酸鹽水泥的量，且非活性膠凝材料不應(yīng)計入膠凝材料中。

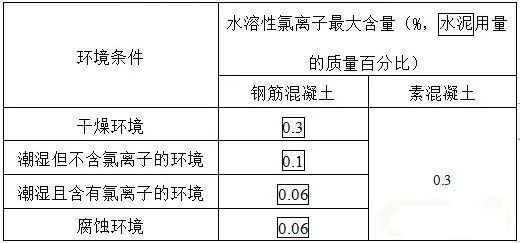

　　表 5.1.3 海砂混凝土拌合物水溶性氯離子最大含量

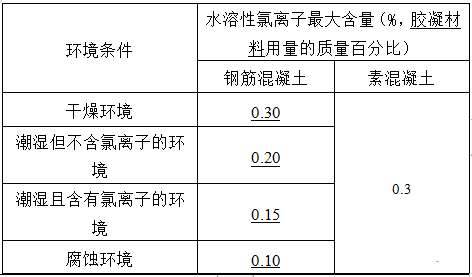

　　表 5.1.3 海砂混凝土拌合物水溶性氯離子最大含量





　　5.2 力學(xué)性能



　　5.2.1 海砂混凝土的強度標(biāo)準(zhǔn)值、強度設(shè)計值、彈性模量、軸心抗壓強度與軸心抗拉疲勞強度設(shè)計值、疲勞變形模量等應(yīng)符合現(xiàn)行國家規(guī)范《混凝土結(jié)構(gòu)設(shè)計規(guī)范》GB 50010的規(guī)定。海砂混凝土力學(xué)性能應(yīng)按照現(xiàn)行國家標(biāo)準(zhǔn)《普通混凝土力學(xué)性能試驗方法標(biāo)準(zhǔn)》GB/T 50081的規(guī)定進行試驗測定，并應(yīng)滿足設(shè)計要求。





　　5.2.1 海砂混凝土的強度標(biāo)準(zhǔn)值、強度設(shè)計值、彈性模量、軸心抗壓強度與軸心抗拉疲勞強度設(shè)計值、疲勞變形模量等應(yīng)符合現(xiàn)行國家規(guī)范《混凝土結(jié)構(gòu)設(shè)計規(guī)范》GB 50010的規(guī)定。海砂混凝土力學(xué)性能應(yīng)按照現(xiàn)行國家標(biāo)準(zhǔn)《混凝土物理力學(xué)性能試驗方法標(biāo)準(zhǔn)》GB/T 50081的規(guī)定進行試驗測定，并應(yīng)滿足設(shè)計要求。



　　附錄A：海砂水溶性氯離子快速測試方法——氯離子選擇電極法：



　　A.0.1 儀器設(shè)備應(yīng)滿足下列要求：



　　1、氯離子選擇電極：測量范圍宜為5×10-5~5×10-2mol/L、pH值范圍宜為2~12、響應(yīng)時間不應(yīng)大于2min、溫度范圍為5℃~45℃；2、參比電極：應(yīng)為雙鹽橋飽和甘汞電極，鹽橋充0.1mol/L KNO?或0.1mol/L NaNO?溶液；3、電位測量儀器：分辨值應(yīng)為1mV的酸度計、恒電位儀、伏特計或電位差計，輸入阻抗不得小于7MΩ的；4、系統(tǒng)測試的最大允許誤差應(yīng)±10%。



　　A.0.2 試驗前應(yīng)按下列步驟建立電位-氯離子濃度關(guān)系曲線：



　　1、應(yīng)將氯離子選擇電極放入由蒸餾水或去離子水配制的0.001mol/L NaCl溶液中活化2h;2、應(yīng)用蒸餾水或去離子水配制5×10-2 mol/L、5×10-3 mol/L、5×10-4 mol/L、5×10-5 mol/L四個NaCl標(biāo)準(zhǔn)溶液各250mL；3、應(yīng)將氯離子選擇電極和參比電極插入20℃±2℃的四個NaCl標(biāo)準(zhǔn)溶液中，經(jīng)2min后，應(yīng)采用電位測量儀測得兩電極之間電位值；在測試每個NaCl標(biāo)準(zhǔn)液電位值前，均應(yīng)采用蒸餾水對氯離子選擇電極和參比電極進行充分清洗，并應(yīng)用濾紙擦干；4、應(yīng)將測得的四個電位值標(biāo)在E-lgCNaCl半坐標(biāo)上，其連線即電位-氯離子濃度關(guān)系曲線。



　　A.0.3 試驗應(yīng)按下列步驟進行：



　　1、試驗前應(yīng)將氯離子選擇電極放入0.001mol/L NaCl溶液中活化1h；2、應(yīng)按照《建設(shè)用砂》GB/T 14684進行海砂取樣、烘干、制備兩份濾液，海砂樣品質(zhì)量應(yīng)為mf；3、應(yīng)將氯離子選擇電極和參比電極插入濾液中，經(jīng)2min后應(yīng)采用電位測量儀測得電位值；在測試每份濾液電位值前，均應(yīng)采用蒸餾水對氯離子選擇電極和參比電極進行充分清洗，并應(yīng)用濾紙擦干；應(yīng)分別兩份測量濾液的溫度，按溫度每增加1℃，電位向負(fù)移動1mV的比率對電位值進行溫度校正，并從E-lgCNaCl曲線上推求得濾液中氯離子濃度。



　　A.0.4 海砂氯離子含量計算及確定應(yīng)符合下列要求：

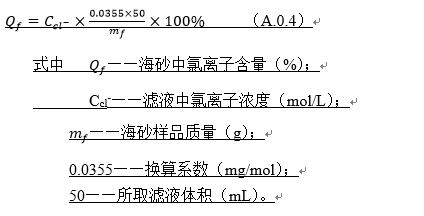

　　1、海砂水溶性氯離子含量應(yīng)按式（A.0.4）計算，并應(yīng)精確至0.01%；





　　2、海砂水溶性氯離子含量應(yīng)取2次試驗結(jié)果的算術(shù)平均值，并應(yīng)精確至0.01%。



　　附錄B：海砂水溶性氯離子快速測試方法——試管法：



　　B.0.1 儀器設(shè)備應(yīng)符合下列規(guī)定：



　　1、氯離子快速測試試管應(yīng)經(jīng)海砂標(biāo)準(zhǔn)樣品檢定，量程0.002~0.05%；2、吸耳球、濾紙、注射器；



　　3、天平的最大量程不應(yīng)小于1000g、感量不應(yīng)大于1g；4、帶塞磨口瓶的容量應(yīng)為1L；



　　5、磁力攪拌器的轉(zhuǎn)速應(yīng)為450 r/min。



　　B.0.2 氯離子含量試驗應(yīng)按下列步驟進行：



　　1、應(yīng)取500g海砂裝入清潔的磨口瓶中，并應(yīng)向其中加入500g蒸餾水；2、應(yīng)采用磁力攪拌裝置連續(xù)攪拌15分鐘；



　　3、應(yīng)切斷氯離子快速測試試管兩端，示意圖見圖B.1；

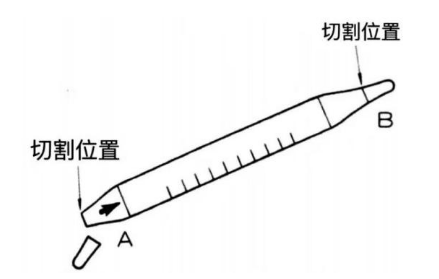

圖B.1 測試試管切斷位置示意圖



　　4、應(yīng)在A端插入過濾片，應(yīng)將吸耳球安裝至試管B端，示意圖見圖B.2；

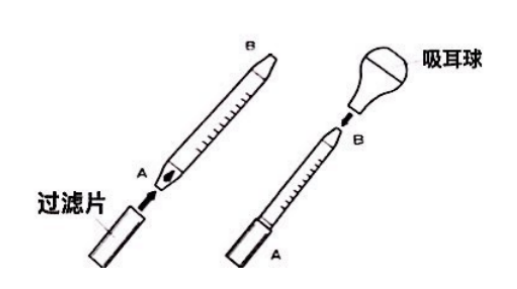

圖B.2 過濾片、吸耳球安裝示意圖



　　5、應(yīng)將過濾片下端的1/3~1/2插入磨口瓶中，并應(yīng)用吸耳球?qū)V液吸至試管中，示意圖見圖B.3；

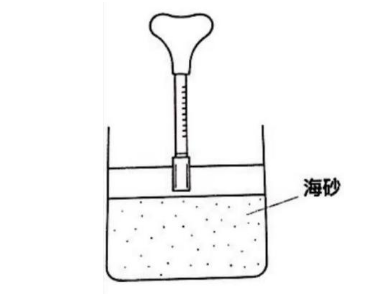

圖B.3 過濾片插入磨口瓶示意圖



　　6、試管中的檢測劑為茶色，當(dāng)氯離子與檢測劑進行反應(yīng)后會變成白色，待濕氣指示部顯示為藍(lán)色時，表示反應(yīng)完全，應(yīng)在反應(yīng)完全后立即移下吸耳球；7、應(yīng)觀察試管顯色部位，并應(yīng)立即讀取顯色部位最高處及最低處的讀數(shù)（圖B.4）,海砂水溶性氯離子含量應(yīng)為最高處及最低處的讀數(shù)的平均值，并應(yīng)精確至0.001％。

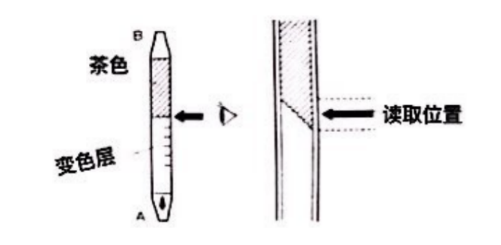

圖B.4 數(shù)據(jù)讀取示意圖



　　8、讀數(shù)完畢后，應(yīng)立即將注射器通過連接橡膠管安裝至氯離子快速測試試管A端，示意圖見B.5；

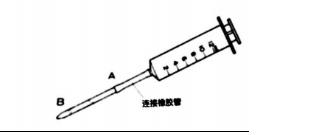

圖B.5 注射器安裝示意圖



　　9、應(yīng)拉出注射器推桿，并應(yīng)將固定鐵絲扣在注射器塑料管上端，以免推桿移動，保持20~30秒，將氯離子快速測試試管中多余的濾液吸出，示意圖見B.6；





圖B.6 推桿固定示意圖



　　10、應(yīng)將注射器拔出，并應(yīng)用清潔的紙巾擦除氯離子快速測試試管表面的液體，則試管中的讀數(shù)可暫時保存。



　　B.0.3 應(yīng)以兩次試驗結(jié)果的算術(shù)平均值作為測定值，精確至0.01％。
