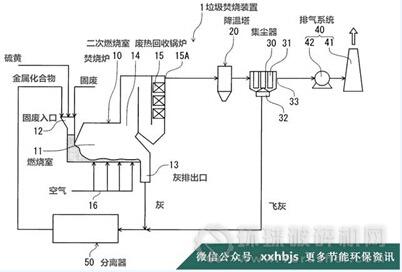

焚燒爐10含燃燒室11，上端設垃圾入口12，下端設灰分排出口13、二次燃燒室14、并連接廢熱回收鍋爐15。

　　空氣通過管道16供入燃燒室11。

　　固廢從入口12進入燃燒室11，通過和空氣的充分接觸燃燒，在二次燃燒室14二次燃燒后產生的氣體通過廢熱回收鍋爐15進行熱交換，然后通過排氣管15A進入降溫塔20，通過水對氣體進行降溫，達到集塵器30中的袋式過濾器或類似物可以接受的溫度，同時防止二噁英的合成。

　　除塵器30，含有內置的袋式過濾器，清潔空氣通過排氣系統40排放，低飛灰和排出口13的灰飛收集后回到分離器50。

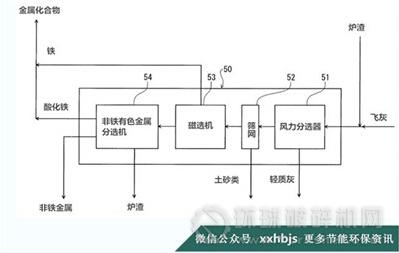

　　上圖 分離器

　　上圖 分離器

　　分離器50中，風力分選器51、篩網52、磁選機53和非鐵有色金屬分選機54。

　　其中，非鐵有色金屬進行回收、鐵和酸化鐵組成的金屬化合物和添加劑硫重新回到系統。

　　通過添加劑硫和金屬化合物的共同作用，抑制氯化物，從而防止氯化物的腐蝕。其中金屬化合物和硫生成的硫酸鹽會想保護膜一樣附著在傳熱管的表面，這樣同樣可以防止氯化物的對裝置的腐蝕。

　　需要知道的金屬氯化物的熔點/攝氏度：

　　氯化鉀：776

　　氯化鋅：283

　　氯化亞錫：247

　　pbCL2：501

　　需要用到的公式：

　　2KCl+SO2+H2O+1/2O2→K2SO4+2HCl

　　ZnCl2+SO3+H2O→ZnSO4+2HCl

　　SnCl2+SO3+H2O→SnSO4+2HCl

　　PbCl2+SO3+H2O→PbSO4+2HCl

　　其中，添加劑硫可以是硫，也可以是無機硫化物或有機硫化物，因?yàn)橥ㄟ^燃燒最終會形成硫氧化物，作用主要是為了改變氯化物，如：硫酸鋅，硫酸鋁，硫酸銨，硫酸鈷，硫酸鎳，硫酸氫銨，硫酸鐵，硫酸氫鉀，硫酸錳，硫酸銅，硫化銨，硫化氫，硫化鐵，硫化銅，硫化鎳，硫化鈷，鉻硫化物，硫醇，有機硫化物，有機二硫化物，噻吩及其同系物，有機硫化合物中的硫化橡膠等等。
