甘肅天水120t/h河卵石制砂生產線于近期安裝投產完畢。用砂卵石制各級配碎石原材料，由采砂篩棄的河卵石與古河床砂卵石混臺而成，整條生產線為三段閉路系統，采用濕法制砂工藝。

　　破碎機設備的選型及工藝確定

　　該工程位于渭河支流的古河床旁邊，粒徑50～100mm河卵石含量在60%以上,采集較容易。粒徑組成：粒徑5～50 mm 卵石占總量的5% ～10% ,粒徑50～100mm卵石占60%～70%，粒徑100mm 以上卵石占20％～30％。河卵石石質：經調查檢驗，河卵石98%以上為堅硬的石炭巖內核，另有極少量石英石等。河卵石強度絕大部分在150MPa以上。直徑100mm 以上河卵石占到總量的20%～30%，由于該段河卵石含泥量大，為了降低破碎難度和費用，必須在破碎之前將泥沙剔除，為此，我們在顎式破碎機之前加了一個簡易的篩分工具用以篩除泥沙。

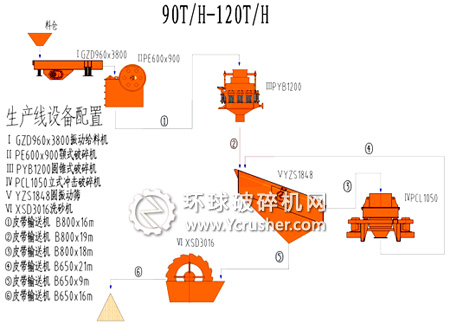

通用90T/H－120T/H制砂生產線設備配置

　　考慮到該工程需用砂5.8萬m³，從外部進料比較困難(而且從外部進砂其價格比碎石高)，采用砂石聯合生產線生產砂石料。生產過程中可以根據砂石每時期需要量，調整砂石產出比例，以滿足施工需要。主要破碎工藝為鏟車上料—篩分—粗破—中破—再篩分—細破—洗砂—出料。

　　根據破碎設備型號和產量，選用每小時120t (65.7m³)處理能力的砂石聯合生產線 1套。另外，考慮到河卵石硬度極大，破碎效率相對較低，選用分級破碎生產線，即先用PE500×750顎式破碎機粗破后，再用WLC1160圓錐式破碎機中破，然后用兩臺1200×700對輥破進行聯合細破制砂，粗砂經給料帶送入GS1530滾桶篩進行分選，達到成品粒徑要求的物料進入XSD216洗砂機清洗，未達標的物料經回籠帶返回對輥制砂機重新加工，形成閉路多次循環；

　　粗破設備選擇條件：1)能夠破碎高硬度河卵石，局部壓力大，顎板厚，顎牙跨度大，破碎彎矩大，顎口窄而深的PE系列；

　　中破設備選擇條件：1)能夠破碎強度高河卵石；2)作為中級破碎，碎石粒形能滿足公路工程有關規范對集料的質量要求，破碎的碎石長條狀、片狀能夠控制在一個較低的含量內；3)磨損件易換、耐磨；4)產量在100t／h以上。根據這些條件，選定WL1160圓錐式破碎機。

　　該條河卵石制砂生產線具有操作規范，效率高，顆粒均勻．級配準確，工藝先進，質量穩定等優點。河卵石機制砂的應用，不僅保證了工程質量，節約了工程成本，提高了資源利用率，同時我們在基本建設中充分貫徹了“ 因地制宜， 就地取材; 節約工程成本”的原則。
