江口工程位于重慶市武隆縣, 在工程施工中, 其砂石系統采用在同一破碎段使用兩種設備, 對同一種物料進行比較性破碎生產, 得到各種破碎設備的不同適應性效果。

江口人工砂石系統設計處理能力為580t/h, 工藝特點為“二段破碎、一級制砂, 雙線運行、相互支援”。這種工藝流程選擇主要由以下因素決定, 即料源為易碎性灰?guī)r, 抗壓強度

較低, 且進料粒徑小于700mm, 雙線運行是從可靠性考慮, 設備檢修不會影響骨料生產。

     設備配置如表 1。

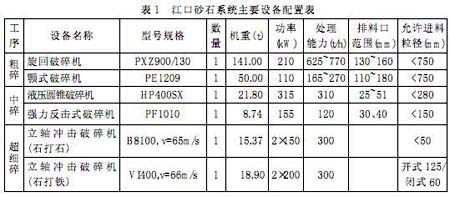

江口砂石系統中粗碎、中碎、細碎中所使用的不同破碎機設備

各個破碎工序中, 不同設備在破碎同一巖石時得到粒形、細度模數以及石粉含量列表于后。粗碎工序針片狀含量如表 2。

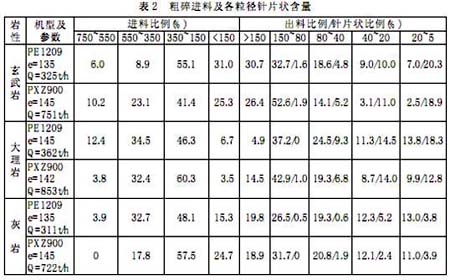

不同破碎機破碎同一巖石時得到粒形、細度模數以及石粉含量

大型砂石系統粗碎一般不產生成品料, 成品料主要靠后續破碎段來完成, 只有在中小型砂石系統控制進料粒徑時, 才在粗碎后產生特大石、大石成品料, 從表 2 三種物料的粗碎情況看, 其處理能力都能滿足要求,

從粒形分析兩種破碎設備破碎三種物料, 特大石、 大石針片狀含量均在標準范圍之內, 將其作為成品料是符合要求的。從表 2 中可知, 三種物料粗碎后大石以上含量各不相同, 顎式破碎機破碎加工時, 玄武巖為81.3%,大理巖為 66.6%, 灰?guī)r為 64.7%; 旋回破碎機破碎加工時, 玄武巖大石以上含量為 93.1%, 大理巖為76.7%, 灰?guī)r為 71.6%?？梢钥闯鲈谄扑椴煌瑤r石時, 旋回破碎機破碎后粗料(大石以上)比例高于顎式破碎機。

中碎破碎工序配置了 HP400SX液壓圓錐式破碎機和 PF1010 強力反擊式破碎機各一臺, 兩臺設備共用了一個料倉, 破碎后骨料粒形見表 3。從表 3 中可知, 采用圓錐式破碎機作為中細碎設備時, 其產品粒形狀況主要和巖性有關, 圓錐式破碎機的破碎機理為擠壓、彎曲破碎, 對巖體完整且易碎巖石, 能得到較好的粒形, 對灰?guī)r適應性較好, 而對玄武巖、 大理巖適應性較差。反擊式破碎機的破碎機理為沖擊破碎, 對玄武巖、 大理巖、灰?guī)r以及試驗中的其他物料適應性都很好, 只是不同的巖性對反擊式破碎機的板錘磨損程度有所不同。

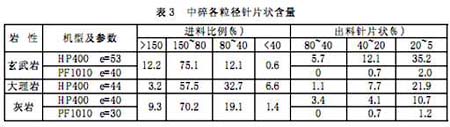

通過圓錐式破碎機和反擊式破碎機破碎反的骨料粒形

江口人工砂石系統的超細碎工序, 主要用于生產砂料, 車間內布置有 “石打石” 立軸式?jīng)_擊破碎機 B8100一臺, 線速度為 65m/s;“石打鐵”立軸式破碎機 VI400 一臺, 線速度為66m/s, 在破碎物料時, 其產品的細度模數和石粉含量如表 4。從表 4 中可以看出, 用同樣設備破碎不同的物料, 所得到砂料的石粉含量和細度模數是不一樣的, 用兩種破碎機破碎同一種物料,“石打鐵”機型所得到的石粉含量略大, 而細度模數略小; 大于 2.5mm以上的粗顆粒都比較高, 粒度組成均勻性較差, 用VI400 破碎灰?guī)r情況較好。通過江口工程人工砂石料的對比性生產和試驗, 對破碎設備選型和工藝布置有如下思考:在破碎設備選型時, 應依據巖性的抗壓強度、 二氧化硅含量等因素, 來選擇不同破碎機理的設備, 以達到最佳的破碎效果。對于粗碎設備, 就骨料加工質量和產量要求而言, 選用旋回破碎機和顎式破碎機都是可行的, 尤其是顎式破碎機, 建安工程量小, 維護修理簡便, 運行費用低, 對于水電工程砂石加工系統應優先選用。

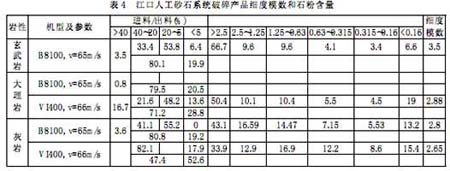

江口人工砂石系統破碎產品細度模數和石粉含量

中、 細碎設備一般都選用圓錐式破碎機, 易碎物料也有選用反擊式破碎機來進行破碎加工的。但遇到難碎物料, 圓錐式破碎機破碎的產品中, 小石、中石的針片狀含量有可能超過標準,這時應將生產中小石的任務轉移到下道工序超細碎來完成。

超細碎一般都選用立軸沖擊破碎機(也有用反擊式破碎機的) , 但是對于不同的巖性應選用不同的線速度, 以使物料獲得不同的沖擊能量,在破碎中得到多次沖擊破碎, 從而達到理想的破碎效果。一般來講, 易碎物料選用較低線速度, 難碎物料選用較高線速度, 如易碎物料(抗壓強度<80MPa)選用線速度 v=50~65m/s, 中等可碎物料 (抗壓強度 80~160MPa)選用線速度 v=65~75m/s, 難碎物料( 抗壓強度>160MPa) 選用線速度 v=75~85m/s。

采用立軸式?jīng)_擊破碎機來生產人工砂, 一般情況下, 粗顆粒( >2.5)含量都比較高, 細度模數較粗, 級配比例較差。為改善這一狀況, 采用棒磨機配合制砂予以調整, 是比較好的選

擇; 也可以在篩網上想辦法, 在同一篩面采用不同孔徑篩網, 對粗顆粒加以限制也是可行的; 若將立軸沖擊破碎機<5mm產品分為粗砂、 細砂, 運入拌和樓計量摻入也是一種選擇, 但多余粗砂應予處理。

在采用立軸沖擊破碎機制取人工砂時, 應采用開路布置, 以提高破碎機的產砂量。

在砂石料生產中, 一個砂石系統是否搞得成功, 主要看 “頭尾” , 頭是指料場開采和粗碎加工;尾是指砂料生產和廢水處理, 隨著高性能破碎設備的使用, 這些工藝難點基本上都得到了解決。
