球磨機由筒體、襯板、給料器、潤滑系統、傳動裝置、軸承等組成。而且球磨機的種類很多，如節能球磨機，水泥球磨機，間歇球磨機等。但是這些設備的結構大體都是相同的。為了方便大家了解，下面對這些部件進行一下介紹：

　　筒體（圖示1）：筒體是各種磨機的通用部分，圓形筒體由若干塊兒厚度為十二到十五毫米的鋼板焊接而成。其兩端焊接有法蘭盤，以便與鑄鋼的給料端蓋排料端蓋鏈接。

　　筒內裝有可以更換的襯板，為了使襯板與筒體內壁緊密接觸并緩沖鋼球?qū)ν搀w的沖擊，在襯板與筒體內被之間敷有膠合板，為便于更換襯板和檢查筒體內部狀況，在筒體上開有入孔，入孔多為矩形，長度一般為三百五十到五百五十毫米。

　　給料部（圖示7、8）：由帶有中空軸頸的端蓋聯合給料器，扇形襯板，和軸頸內套，等部件組成，中空軸頸內套可防止給料磨損軸頸內表面，內套的內表面帶有螺旋，有助于給料，給料器用螺栓固定在內套的端部，一般使用聯合式給料器，其次是鼓式給料器和渦式給料器等等。

　　排料部（圖示9）：由帶有中空軸頸的端蓋，格子襯板，襯塊，中心襯板，和軸頸內套等零件組成，在端蓋內壁上鑄有八條放射性筋條，相當于隔板，每兩根筋條之間有格子襯板，用襯塊擠壓固定，襯塊則由螺釘穿過壁上的筋條固緊在端蓋上，自球磨機設備中心部分，利用中心襯板的止口拖住所有格子襯板，中空軸頸的內套在排料格子的一端制成喇叭形葉片，以引導隔板淘起的礦漿順著葉片流出，整個排料部位和給料部位度一樣緊固在筒體法蘭盤上。

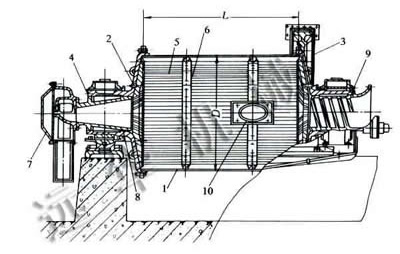

球磨機剖面圖

1.筒體  2.端蓋 3.大齒圈  4.軸承  5、6.襯板  7.給料器  8.給料管  9.排料管  10.入孔
