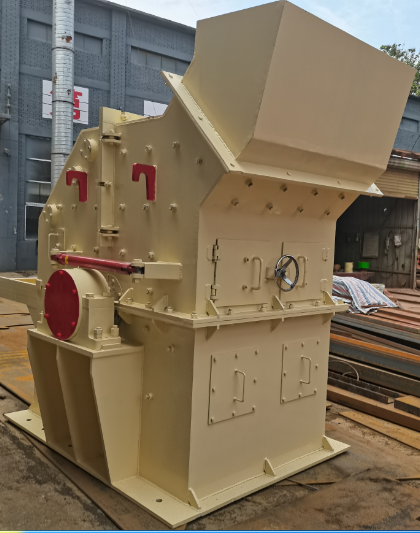

錘式破碎機箱體、轉子、錘頭、反擊襯板、篩板等組成。

1.機殼

錘式破碎機的機殼由下機體、后上蓋、左側壁和右側壁組成，通過螺栓將各部分連接為一體。上部開設進料口一個，機殼內壁全部以高錳鋼襯板鑲嵌，方便襯板磨損后的更換。下機體采用碳素結構鋼板焊接而成，為了兩側安放軸承支持轉子，特采用高錳鋼焊接了軸承支座。機殼的下部可以直接用地腳螺栓在混凝土上固定，機殼的后上蓋、左側壁和右側壁也全部采用碳素結構鋼板焊接而成。機殼和軸之間沒有防護措施漏灰現象十分嚴重，為了防止漏灰，機殼的任一部位與軸接觸的地方全部設有軸封。為了方便檢修、調整更換篦條和錘頭，下機體、兩側壁都開有檢修孔。

2.轉子

轉子是錘式破碎機的主要工作部位，轉子由主軸、錘盤、銷軸、錘頭等組成，圓盤上均勻開有分布的銷孔，用銷軸懸掛錘頭，為了防止圓盤和錘頭的軸向竄動，用鎖緊螺母在銷軸兩端固定。轉子支承在兩個滾動軸承上，軸承通過螺栓固定在下機體的支座上，還有兩個定位銷釘固定在軸承的中心距上。為了使轉子在運動中存儲一定的動能，用來減小電機的尖峰負荷和減輕錘頭的磨損，特意在主軸的一端裝有飛輪。下面把轉子的幾個主要部件加以詳細介紹。

3.主軸

主軸是錘式破碎機支撐轉子的最為主要的部件，轉子、錘頭的重量、沖擊力都由其承受，所以主軸的材質需要具有較高的韌性和強度，主軸的材質采用優質合金鋼，通過超聲波探傷來加工進行調質處理。 2.2錘盤 錘式破碎機的錘盤是用來懸掛錘頭的，在錘式破碎機的運轉中，錘盤不可避免的要受到礦石的沖擊和磨擦，所以錘盤要要求其具有一定的耐磨性，錘盤及錘孔采用高猛鋼滲碳熱處理來提高了其耐磨性。

4.錘頭

錘頭是錘式破碎機最為重要的工作部件。其中錘頭的質量、形狀和材質決定著錘式破碎機的生產能力，錘頭動能的大小與錘頭的重量是成正比的，錘頭越重，動能越大，破碎的效率越高，錘頭重量種類齊全，最小錘頭15公斤，最大錘頭可達298公斤，多種錘頭重量可以根據客戶需求為其定制，錘頭采用新型優質多元素高鉻錳鋼復合鑄造，其使用壽命是一般錘頭的數倍。

5.襯板和打擊板

錘式破碎機通過錘頭高速捶打礦石，瞬間內礦石具有極大的速度和動能，為了防止機架的磨損，在機架的內壁用錳鋼做襯板，打擊板采用高猛鋼鑄造淬火經過強化處理，保證了襯板和打擊板優越的耐磨性和耐沖擊性。 由于錘式破碎機工作環境惡劣，所以錘式破碎機的質量決定著其使用壽命，錘式破碎機的質量是由其組成部件的材質決定的。
