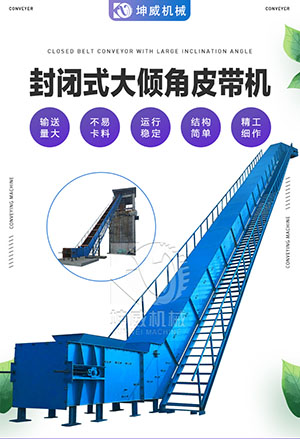

大傾角皮帶機布置性非常強的大角度皮帶輸送設備，提升高度可達幾十米，在平形橡膠運輸帶兩側粘上橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。

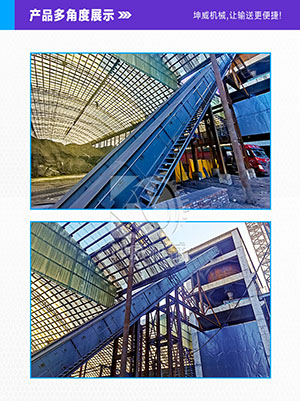

大傾角皮帶機采用“Z”形布置形式，設有上水平段和下水平段，是為了更好上料和卸料；即下水平段上料，上水平段卸料；上水平段與傾斜段之間采用凸弧形段機架連接，下水平段與傾斜段之間采用凹弧段機架相連以實現輸送帶的圓滑過渡。

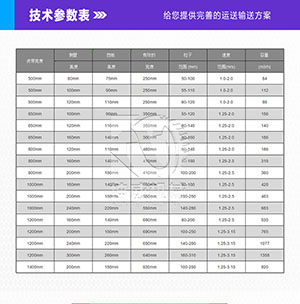

1、波狀擋邊輸送帶：
在皮帶輸送機中起曳引和承載作用，波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大角度輸送；
2、驅動裝置：
是皮帶機中的動力部分，系由Y系列電動機，ZJ型軸裝式減速器，楔塊式逆止器組成；
3、傳動滾筒：
是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行；本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力；
4、改向滾筒：
用于改變輸送帶的運行方向；改向滾筒用于輸送帶下表面(非承載面)；
5、壓帶輪：
用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)；
6、托輥：
托輥用于支承輸送帶和帶上的物料、使其穩定運行；本系列有上平行托輥、下平型托輥兩種型式；
7、托帶輥：
托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上；若干組托帶輥形成一個圓弧段用于使輸送帶改向；托帶輥采用懸臂支承；
8、立輥：
立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上；每個過濾段機架上設有4個,上、下分各兩個；
9、拍打輪清料裝置：
用于拍打輸送帶背面,震落粘在輸送帶上的物料；
10、拉緊裝置：
a、.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑；
b、限制輸送帶在各支承間的垂度,使輸送機正常運轉；本系列采用螺旋拉緊裝置；
11、機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等；
在輸送機中分別起支承、防塵和導料作用；本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿，而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)。
