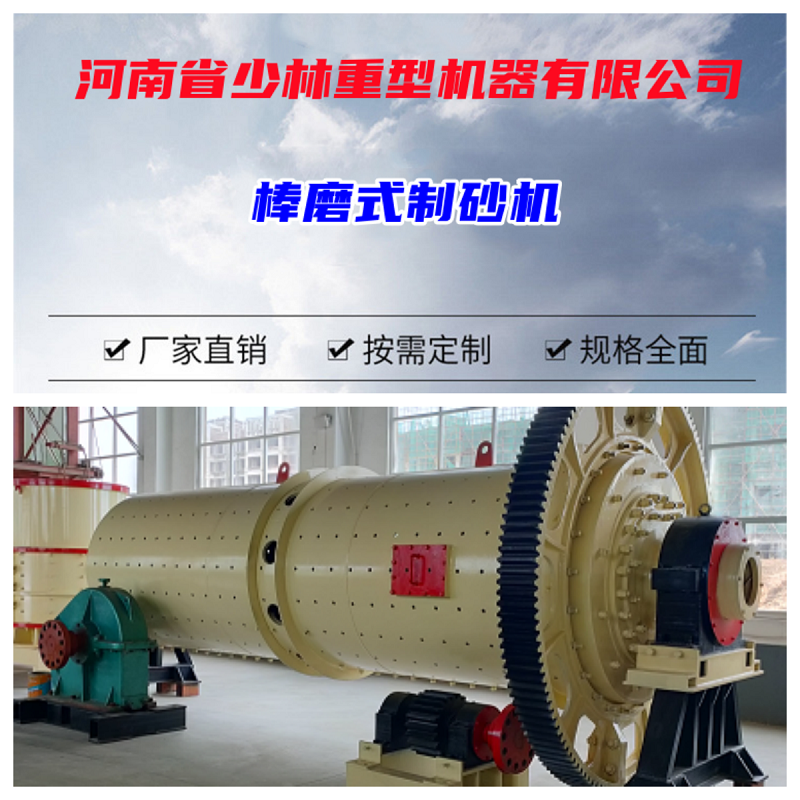

棒磨式制砂機介紹
棒磨式制砂機主要用于長石、石英、河卵石等礦石原料的加工、破碎.筒體以一定的速度旋轉,研磨體在摩擦力和離心力的作用下上升到一定高度被拋下,使物料受到?jīng)_擊研摩,達到制砂目的.另外，棒磨式制砂機也適用于制作磨料，耐火材料，水泥、鋼砂、爐渣粉、銅礦石、鐵礦石、金礦砂、混凝土骨料、瀝青骨料等多種硬、脆物料的細碎與中碎，是一種高效，節能的碎石制砂設備，比傳統制砂機節能50%，是世界上先進的制砂設備。

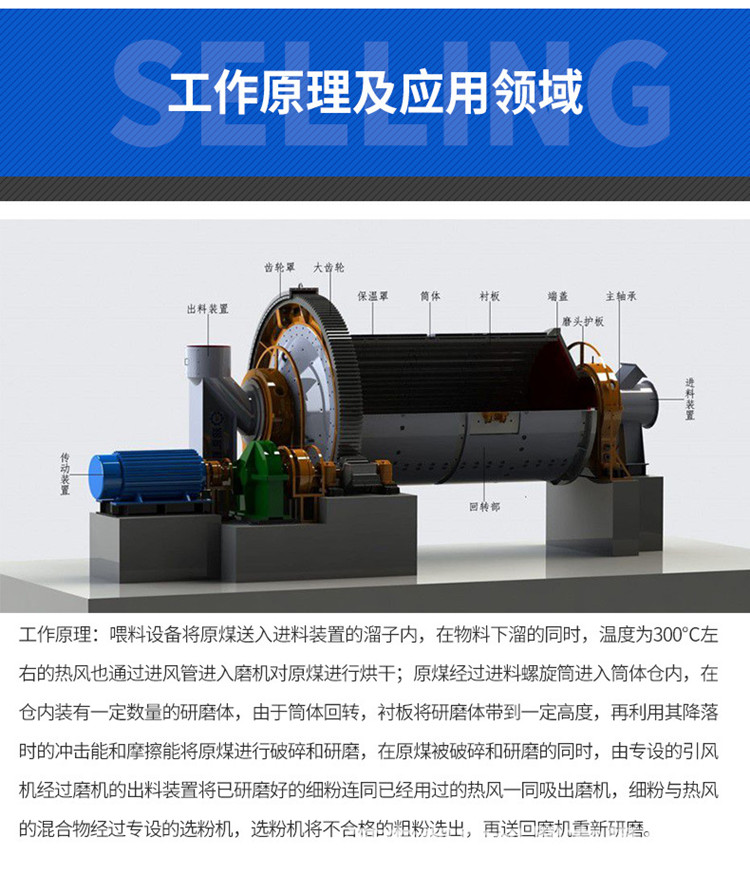

棒磨機機構機工作原理
棒磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。河南省少林重機生產的棒磨機中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。
棒磨式制砂機技術參數
| 號 Model |
筒體尺寸 Barrel size (mm) |
筒體有效容積 Effective volume（m3） |
裝球量 Balls weight（t） |
筒體轉速 Rotating speed（r/min） |
功率 Power （kw） |
排礦粒度 Discharge size（mm） |
產量 Capacity（t/h） |
重量 Weight（t） |
| MB0924 |
Φ900×2400 |
|
3.1 |
29 |
22 |
|
10-2.9 |
6.6 |
| MB1224 |
φ1200×2400 |
|
6.5 |
27 |
37 |
|
13-5 |
13.5 |
| MB1530 |
φ1500×3000 |
5.0 |
8 |
23 |
75 |
|
12-5.5 |
16.71 |
| MB1830 |
φ1800×3000 |
6.5 |
17 |
22.8 |
130 |
|
20-9.5 |
29.8 |
| MB2136 |
φ2100×3600 |
11.0 |
28 |
20.9 |
210 |
|
35-14.8 |
49.4 |
| MB2436 |
φ2400×3600 |
14.6 |
37 |
19 |
280 |
|
55-26 |
61.0 |
| MB2740 |
φ2700×4000 |
20.5 |
47 |
17.5 |
400 |
5-0.8 |
165-50 |
84.3 |
| MB3040 |
φ3000×4000 |
25.9 |
50 |
16.2 |
500 |
5-0.8 |
206-62 |
130 |
| MB3245 |
φ3200×4500 |
33 |
56 |
15.5 |
630 |
5-0.8 |
228-70 |
138 |
| MB3654 |
φ3600×5400 |
50 |
94 |
14.5 |
1000 |
5-0.8 |
340-103 |
192 |
MBS2136棒磨式制砂機技術參數：
| 序號 |
項目名稱 |
Φ2100×3600鋼渣棒磨機 |
| 1 |
磨機類型 |
干式周邊排礦 |
| 2 |
筒體內徑 |
2100 mm |
| 3 |
筒體長度 |
3600 mm |
| 4 |
筒體有效容積 |
11 m3 |
| 5 |
介質充填率 |
40% |
| 6 |
最大裝棒量 |
20t |
| 7 |
筒體工作轉速 |
20．9 r/min |
| 8 |
慢傳工作轉速 |
0.26 r/min |
| 9 |
主電動機功率 |
250 kW |
| 10 |
主電動機轉速 |
735r/min |
| 11 |
主電動機電壓 |
10KV/6KV |
| 12 |
主電動機頻率 |
50Hz |
| 13 |
運轉時間 |
24 h/d連續運轉 |
| 14 |
排料方式 |
筒體端部周邊排礦 |
Φ2400×4200鋼渣棒磨機主要技術參數：
| 序號 |
項目名稱 |
Φ2400×4200鋼渣棒磨機 |
| 1 |
磨機類型 |
干式周邊排礦 |
| 2 |
筒體內徑 |
2400 mm |
| 3 |
筒體長度 |
4200 mm |
| 4 |
筒體有效容積 |
17．5 m3 |
| 5 |
介質充填率 |
40% |
| 6 |
最大裝棒量 |
30t |
| 7 |
筒體工作轉速 |
19.5 r/min |
| 8 |
慢傳工作轉速 |
0.26 r/min |
| 9 |
主電動機功率 |
355 kW |
| 10 |
主電動機轉速 |
735r/min |
| 11 |
主電動機電壓 |
10KV/6KV |
| 12 |
主電動機頻率 |
50Hz |
| 13 |
運轉時間 |
24 h/d連續運轉 |
| 14 |
排料方式 |
筒體端部周邊排礦 |
米棒磨式制砂機主要技術參數：
| 序號 |
項目名稱 |
米鋼渣棒磨機 |
| 1 |
磨機類型 |
干式周邊排礦 |
| 2 |
筒體內徑 |
2700 mm |
| 3 |
筒體有效長度 |
4500mm |
| 4 |
筒體有效容積 |
22.4 m3 |
| 5 |
進料粒度 |
小于50 mm |
| 6 |
產量 |
60~85T/h |
| 7 |
介質充填率 |
40% |
| 8 |
最大裝棒量 |
52t |
| 9 |
筒體工作轉速 |
17.03 r/min |
| 10 |
慢傳工作轉速 |
0.2 r/min |
| 11 |
主電動機功率 |
500 kW |
| 12 |
主電動機轉速 |
990r/min |
| 13 |
主電動機電壓 |
6KV |
| 14 |
主電動機頻率 |
50Hz |
| 15 |
運轉時間 |
24 h/d連續運轉 |
| 16 |
排料方式 |
筒體端部周邊排礦 |
| |
|
