一概述:

GBC-B型系列刮板除渣機是用于各種鍋爐排除灰渣的推薦設備.按JB-T3726-1999質量標準設計制作的一種壽命長/能耗低/污染小/排渣能力大,且安裝、運行、維修斗比較簡單可靠。為提高整機使用壽命，該機主要部件鏈輪、鏈條、刮板等均采用鑄鋼材料制造，機槽底部鋪設鑄石板。由于回鏈采用鑄鐵托輥?zhàn)鳛橐劳袦p小摩擦力，從而減小功率消耗，降低了故障發生率。采用25MNV礦用高強度焊接鏈作為傳動鏈條，強度高、壽命長、運行可靠。該機殼有水平段和傾斜段通過圓弧過渡組成一個整體，傳動機體均在機殼內布置，因而具有尾部不積灰、灰坑基礎小、便于安裝與維修的優點。并采用水封殼體連接段的方式，保證鍋爐正常燃燒，同時保護了鏈條與刮板，有效降低了環境污染的程度。

主要結構和工作原理：

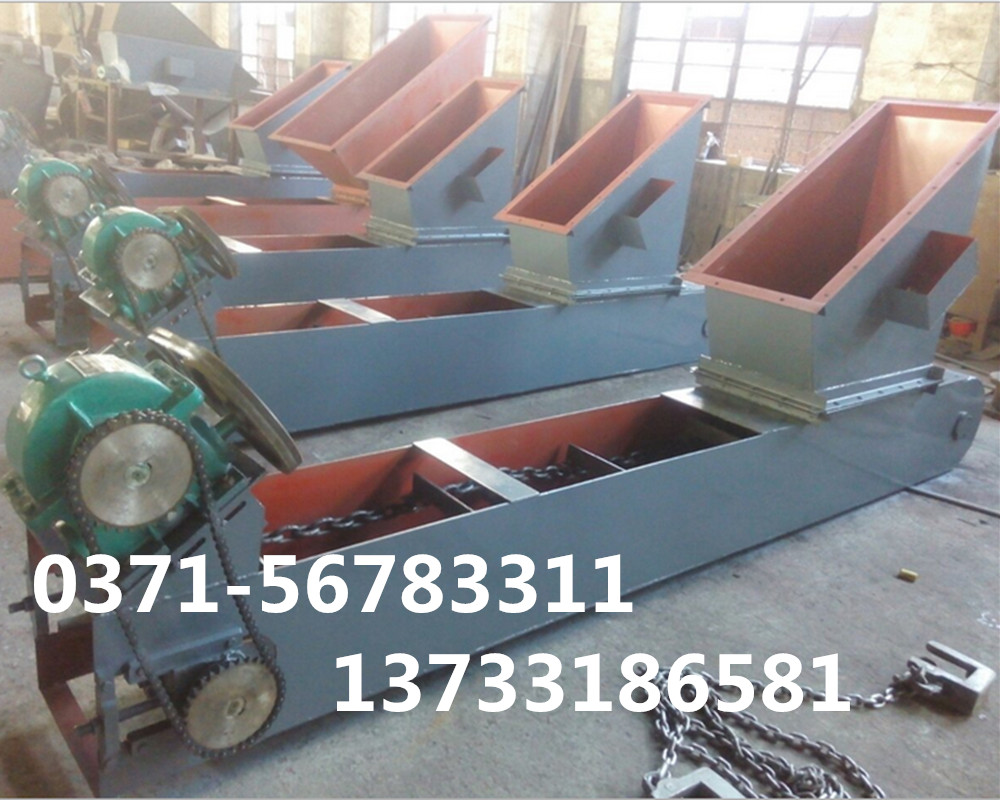

1、本產品主要有驅動裝置、出渣段、傾斜段、彎曲段、落渣段、水平段、機尾、鏈條刮板、鏈輪、托輥等部件組成。

2、該機由電機通過三角帶拖動減速器,再帶動主動鏈輪完成減速器回轉運動.主動鏈輪帶動鏈條經彎曲段鏈輪、機尾鏈輪而形成一個封閉的傳動系統將爐渣刮出.

3、水平輸送距離與落渣高度可通過改變水平段傾斜段數量調節。

4、機槽底部鋪設鑄石板，增加耐磨性，延長機槽使用壽命。

5、傳動鏈條為25MnV礦用高強度雙排圓環連焊接刮板。

6、鏈條在輸送過程中的松緊，可通過機頭調節裝置調整鏈條。
