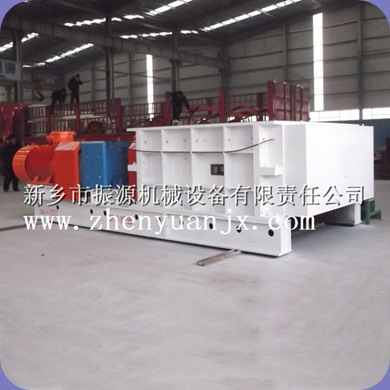

2PLF分級式齒輥破碎機

聯系電話：15837377209

聯系人：王鳳源

郵箱：xxzyjxwfy@163.com

工作原理：

該破碎機由電動機將動力經減速速器減速后分別驅動兩齒輥相向旋轉，當物料從入口進入機體破碎腔時，帶有旋轉齒牙的兩齒棍首先將物料篩分，符合要求的物料通過齒間進入排料溜槽，大塊物料受齒棍齒牙的破裂、剪切、拉伸作用被破碎，從排料口排出。

結構及特點：

該破碎機主要由電動機、限矩型液力偶合器、聯接罩、減速器、齒輥、機體等部分組成。

限矩型液力偶合器

限矩型偶合器用于電動機和減速器之間的聯接、即可減少啟動時的沖擊和振動，又起到過載保護作用。

聯接罩

聯接罩將電動機和減速器聯為一體，起承擔電機重量、保護液力偶合器的作用，具有使電動機與減速器保證同心的功能。罩上設有觀察孔，可隨時觀察液力耦合器的情況。

齒輥

齒輥是直接破碎物料的關鍵部件，齒牙螺旋排列。齒座與主軸采用多個燕尾槽配合組裝，增加剪切強度，牢固可靠。相向旋轉的兩齒輥軸將小塊物料篩下，大塊物料通過破碎齒將其破碎。破碎齒采用特種鋼鑄造，并經淬火處理，既有較高的強度又有一定的韌性和良好的耐磨性，使用壽命長。

聯軸器

采用高性能聚氨酯梅花形彈性聯軸器，屬柔性聯接，大大減輕了齒輥對減速器的沖擊與振動。

過載保護裝置

采用測速傳感器與PLC編程控制器智能監控系統全程監控設備的運行狀態，當發生悶車時，電機可手動反轉，自動將堵塞物反出，防止物料卡死，確保設備安全正常生產。

PLC編程控制器可實現遠程控制，即在總控制室能監測破碎機的運轉情況。

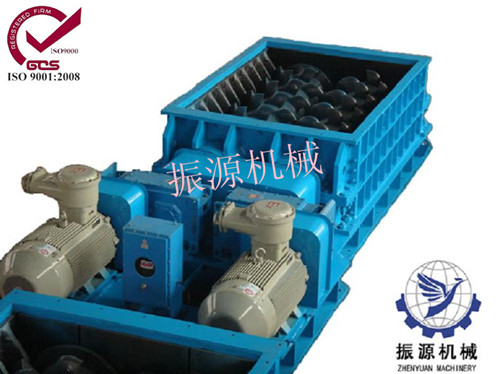

本破碎機采用剪切破碎技術，基本消除過粉碎現象。體積小、重量輕，適合于井下、廠房及露天作業破碎系統的初破、二破和三破。

粗碎分級式齒輥破碎機140系列

粗碎分級式齒輥破碎機120系列

中碎分級式齒輥破碎機100系列

中碎分級式齒輥破碎機80系列

中碎分級式齒輥破碎機60系列
